汽車行業

    坐標測量機是通過測頭系統與工件的相對移動，探測工件表面點三維坐標的測量系統。通過將被測物體置于三坐標測量機的測量空間，利用接觸或非接觸探測系統獲得被測物體上各測點的坐標位置，根據這些點的空間坐標值，由軟件進行數學運算，求出待測的幾何尺寸和形狀、位置。因此，坐標測量機具備高精度、高效率和萬能性的特點，是完成各種汽車零部件幾何量測量與品質控制的理想解決方案。

    汽車零部件具有品質要求高、批量大、形狀各異的特點。根據不同的零部件測量類型，主要分為箱體、復雜形狀和曲線曲面三類，每一類相對測量系統的配置是不盡相同的，需要從測量系統的主機、探測系統和軟件方面進行相互的配套與選擇。

測量系統的主機：

    橋式測量機是實現汽車零部件測量的主力軍。這其中，在全球安裝超過7500臺的GLOBAL系列測量機汽車零部件領域發揮著重要作用。目前Global根據技術配置的不同，分為三個系列，機器的行程范圍從ZUI小的500 x 700 x 500 [mm]一直到ZUI大的2000 x 4000 x 1500 [mm]，這還不包括專為汽車鈑金件而開發的Global eXtra系列。Global的空間測量精度達到了1.5 + 3L/1000 1500 m[m]，從而為高品質的汽車零部件的制造提供了保障。

針對汽車零部件制造過程中提出的現場測量請求，便攜式的關節臂測量機提供了方便、快捷的解決方案。

探測系統：

    測量機是探測工件表面點三維坐標的測量系統，因此能夠以適當的方式進行空間點坐標的采集，是坐標測量系統完成被測工件測量與分析的關鍵。目前，除了應用ZUI多的觸發式測頭完成箱體類零部件的測量任務外，各種接觸式掃描測頭、非接觸光學測頭和激光掃描測頭也在更多的被汽車零部件業界的用戶所采用，完成復雜形狀零部件的測量，功能更強，效率更高。

軟件系統：

    軟件正成為反映測量系統憂劣的重要指標，軟件的易用性、對于尺寸和形狀的評價能力、以及強大的CAD功能、可定制的報告輸出和系統的擴充性能，能夠大大提升對汽車零部件供應商的產品質量，以及作為優秀供應商的能力，需要重點了解和考慮。

其他：

    考慮到汽車零部件批量大、時間緊的特點，用戶還需要考慮增加一些輔助設施以提升測量的效率，包括現場的隔離間、工件夾具、上下料系統等等，通過這些輔助設施的使用，能夠起到事半功倍的效果。

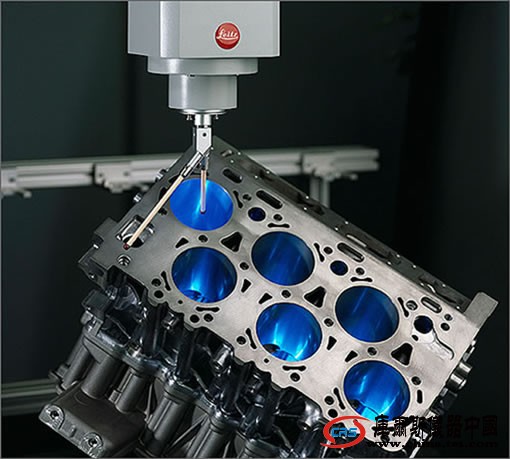

動力總成的主要組成部件基本上分為缸體、缸蓋、曲軸、凸輪軸、活塞、連桿、進氣歧管、排氣歧管。其中又以缸體缸蓋等箱體類工件的測量項目為多。

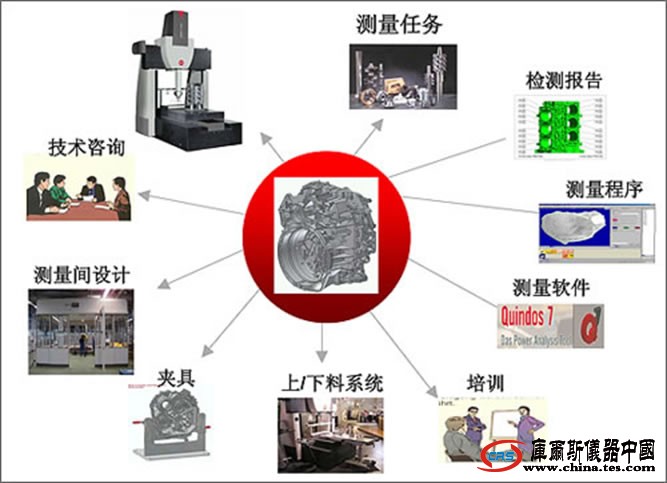

動力總成是汽車的核心關鍵部件，相當于人體的“心臟”。因此，規劃完善的動力總成測量解決方案對于保證動力總成乃至整車的品質和性能至關重要。一般來說，需要從測量的技術咨詢、準確理解測量任務、規劃與匹配測量機型、進行測量間的設計、選定測量程序、編制零件檢測程序、定制工件專用夾具和上下料系統以及進行操作培訓等眾多方面。下圖所示，是面向動力總成測量交鑰匙項目所包括的內容。
