1范圍
本標準規定了評估涂層耐腐蝕性的試驗方法
壓力水噴射。試驗方法模擬了噴水對涂層的壓力影響。
5儀器和材料
普通實驗室設備，以及以下設備：
5.1高壓水射流，由高壓泵和噴嘴組成。
高壓泵將水從儲水罐輸送出去。以避免
壓力，必須在噴嘴處調整壓力和體積流量
描述如下。
水溫應可調至±2°C。
應根據附錄A調整溫度。壓力上的必要安全裝置
該單元的側部，例如壓力釋放閥和旁通閥應該存在。如果噴射是不穩定的，
可在噴嘴前面安裝冷卻段。噴口處的水流脈動
不允許使用泵。為了達到可重復的結果，噴嘴應牢固地機械
固定試樣，并固定試樣以防滑動。用于調節體積流量
速率，要求噴嘴噴射角為25°且在2兆帕（20巴）下的體積流量為6升/分鐘
（見附件A）。
The following technical data should be attainable:

應能獲得以下技術數據：
— volumetric flow rate: 8 l/min to 14 l/min
— pressure: 4 MPa (40 bar) to 13 MPa (130 bar)
— temperature: 20 °C to 80 °C
— jetting time: 10 s to 300 s

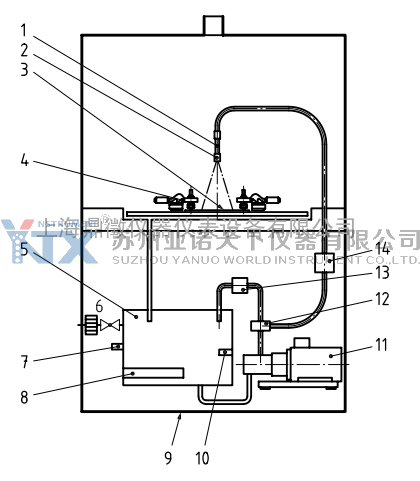

圖1顯示了為這些試驗專門制造的壓力水噴射裝置的結構示意圖。

鑰匙
1平流段
2高壓閥，高度可調
3試樣
4夾緊元件
5進料罐
6帶過濾器的浮動閥
7缺水保障
8加熱
9底座，可移動
10溫度傳感器
11高壓泵
12旁通閥
13減壓閥
14壓力變送器

8.1介紹切口或劃線
引入切口或劃線時，確保試樣牢固固定。
使用切割將兩個切口或劃線垂直穿過涂層引入基板
或劃線工具，如圖2所示。切割或劃線到基底的深度應為
盡可能少。第one次切割或劃線的長度應至少為100 mm，如果
部分允許。以一定角度，引入小長度為20 mm的第二個切口或劃線。這個
切線或劃線應以約30°的角度直線引入。自動切割
也可以使用劃線裝置。應清除切口或劃線上的涂層殘留物。
注意切割或劃線到基底的深度會影響結果。
切割或劃線工具應定期檢查，必要時更換。

   Figure 2 — Introducing the cuts or scribes (St Andrew’s cross)

8.2測試
將試樣插入儀器后（如使用墊塊），校準空間
在試樣和噴嘴之間。
在室溫下操作壓力噴水裝置。
選三種試驗方法（A、B或C–見表1）以及三種可能的劃線工具（C、L或
S–見5.3）。所用的試驗方法，所用的劃線或切割工具，以及水壓
應達成*。

表1-試驗方法



噴射時，應使用去離子水。
當使用自動和手動裝置時，緊固試樣，使水流沖擊
如圖3所示。射流在交叉點上方的中間沖擊到兩個切口/劃線中較長的一個。

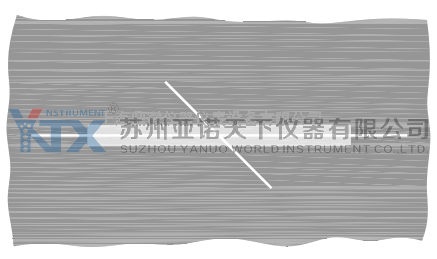

Figure 3 — Jetting area

9評價
9.1概述
當涂層松動或剝落時，無論哪層涂層承受損傷，都可以識別出損傷。
9.2評價與圖片比較
目視評估，將樣本與圖片進行比較。
在可視化評估過程中，通過與
圖4至圖9中的插圖。一個介于1到5個結果之間的特征值，取決于度數
損壞的。無損傷對應于特征值0。除了評估，如果
適用，從主分離層或各膠片分離的屬性
應注明。
目視評估的結果根據所用方法來表示，例如：
-方法A：特征值A；
-方法B：特征值B；
-方法C：特征值C。
另外，通過測量剝落面積（大寬度，以毫米為單位或面積為正方形）。
毫米），可以評估整體損傷?？倱p傷是通過將所有損傷相加來計算的
試樣的面積。即使是小的剝落面積也要進行測量和計算，所有面積加上
整體損害。

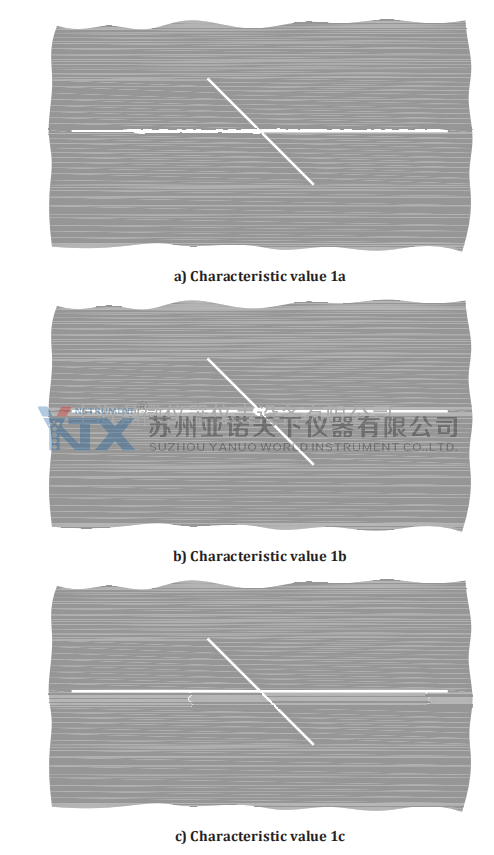

Figure 5 — Characteristic value 1 for pressure water-jet damage

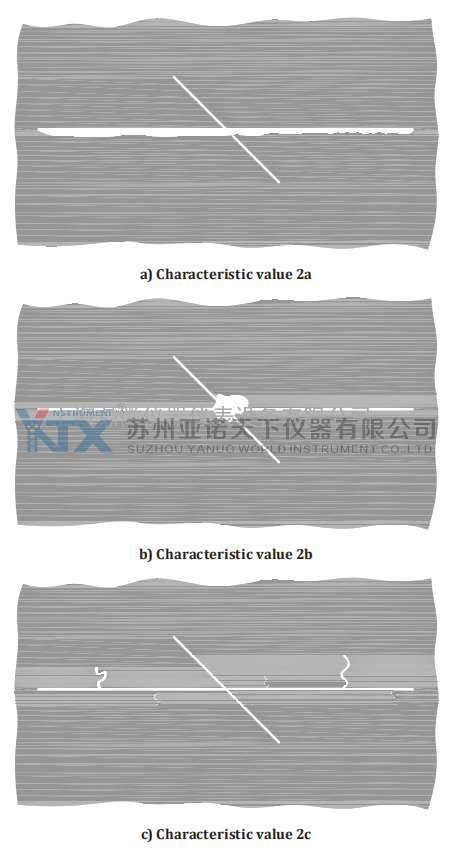

Figure 6 — Characteristic value 2 for pressure water-jet damage

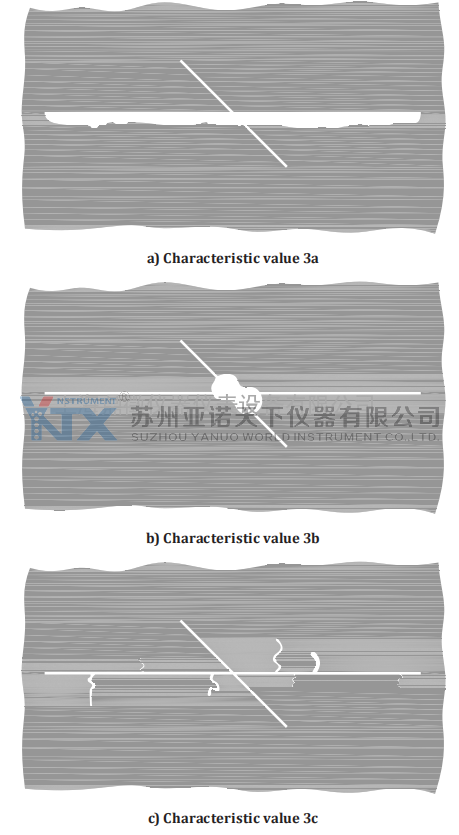

Figure 7 — Characteristic value 3 for pressure water-jet damage

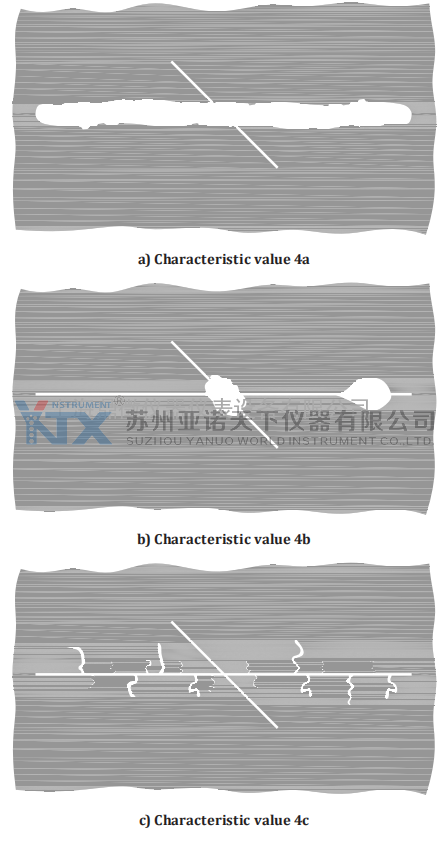

Figure 8 — Characteristic value 4 for pressure water-jet damage

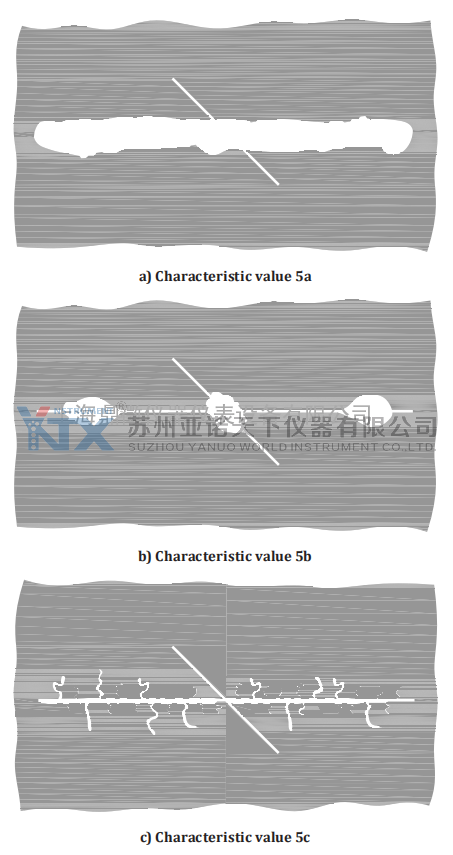

Figure 9 — Characteristic value 5 for pressure water-jet damage


附件A
（規范性）
試驗裝置的校準
A.1儀器和材料
普通實驗室儀器，以及以下設備。
A.1.1溫度測量裝置，帶傳感器，能夠測量到0.5°C。
A.1.2天平，重量為10克。
A.1.3時間測量裝置（秒表），能夠測量±0.1s。
A.1.4容器，用于測定至少20 l水的體積流量。
A.1.5塑料塊，由聚苯乙烯硬塑料泡沫制成。
聚苯乙烯硬質泡沫塑料的種類由當事人約定。
A.1.6長度測量裝置，能夠測量±0.1 mm。
A.2.4水射流的校準
噴射校準的條件符合方法B。
噴嘴容積流量不銹鋼精密平膜擠出模
在2兆帕（20巴）和25°噴射角下，使用6升/分鐘。這個噴嘴需要產生均勻的液體
整個噴射過程中的分布。
當使用自動壓力水裝置時，將聚苯乙烯硬塑料泡沫固定在
使噴氣機不能移動機體的裝置。當使用手動裝置時，用
類似的固定裝置。
噴射后，測量沖擊的長度和寬度。見圖A.1。
撞擊的平均長度應為（73±5）mm，平均寬度為（8±1）mm。

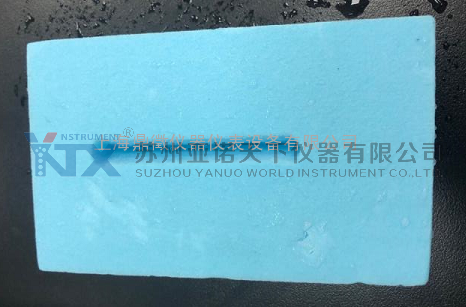

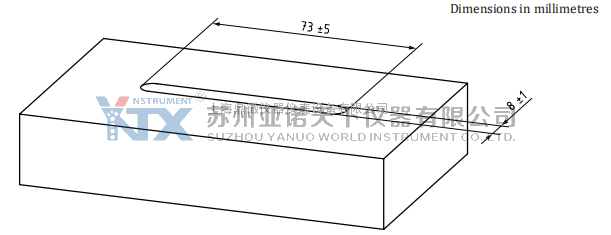

Figure A.1 — Measures of the washed-out areas in the polystyrene rigid plastic foam

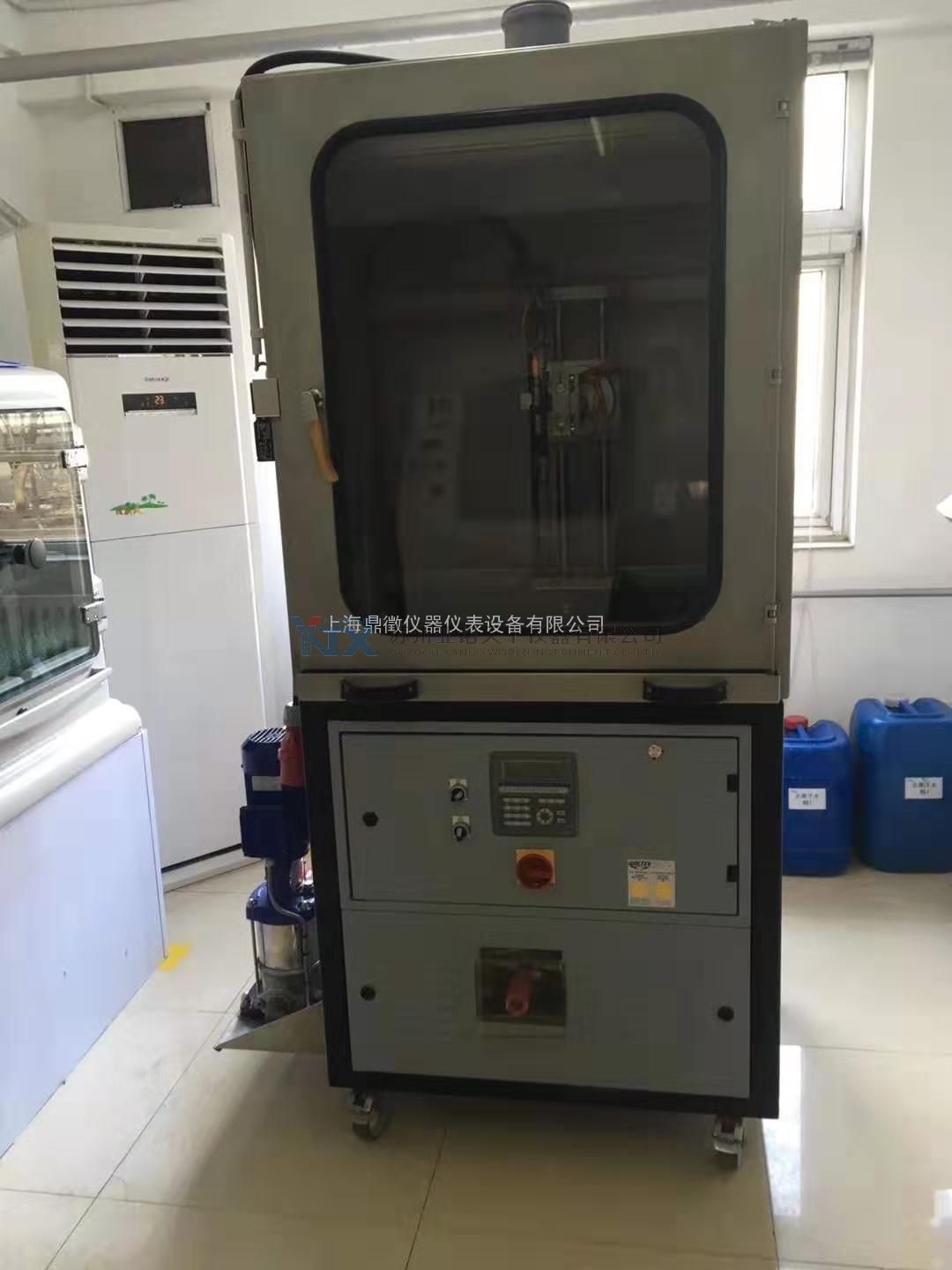

DIN55662涂層和清漆耐高壓水沖擊試驗箱DIN55662涂層和清漆耐高壓水沖擊試驗箱DIN55662涂層和清漆耐高壓水沖擊試驗箱
