馬丁代爾耐磨儀依據J.G.Martindale設計原理，及符合羊毛工業研究協會規格所制造出的一款檢測設備。它利用標準羊毛氈作為底襯 上加標準布，去磨擦被檢測物品如布類等，當然可依據不同測試方法、不同要求，去更改磨擦物為其他材料如砂紙等，以測試皮革耐磨性或脫色程度。被測物夾在一圓柱體上，并加以一標準重量（依測試方法決定，壓在磨擦物上，由垂直、水平偏心輪帶動，產生一李沙茹曲線圖，目的在完成一多方向性磨擦測試。對一般鞋類材料，在穿著時磨擦效應測試，大多同時以干式、濕式兩法檢測，去模擬雨水對鞋面材料、或汗水對鞋內里的影響程度。

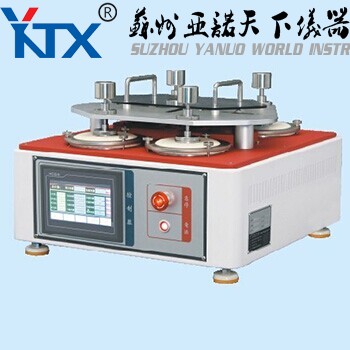

Martindale耐磨試驗機有4個獨立測試座，可同時測試4個樣品，每一測試座含有一凸圓型底座（A），此底有一平圓環，可夾住磨擦物和平坦的襯里。被測物夾在圓柱體（B）上，再加一荷重物（C），若不加荷重，則平板（D）的重量在磨擦物上產生的壓力約為0.1342Kgt/cm2或13.16Kp，不同測試方法，可選用不同重量荷重及被測物夾具，4個測試座由平板（D）所帶動，產出一李氏(Lissajous)圖形運動方向，但每一測試座軸在平板（D）上，為自由旋轉方式，每完成一李氏圖形，計數器跳動16次，經電子計數器預設值可調整，當總次數等于預設值，機器自動停止。

注：每完成一李氏圖約20±1秒

將中間偏心輪上推動軸取下，則只產生直線方向簡協運動，以適合特別測試方法。

一般測試方法為待測物面積約為6.45cm^²(1平方英寸)，機器包括兩個荷重，可產生595克和795克重量，這兩荷重可產生9Kpa和12Kpa壓力，為所建議測試方法（符合CNS標準），不同測試方法，需使用不同尺寸測試座及荷重。

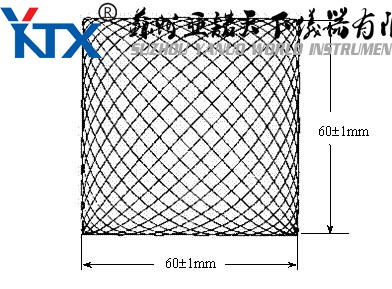

李沙茹（Lissajous）圖形：

測試標準：符合 SATRA PM31：1993、BS 5690：1991、BS 3424：METHODE 27A：1990、EN 530、EN 344：1992SECTION 5.14

設備和材料：

1.Martindale馬丁代爾耐磨試驗機

2.摩擦墊布 直徑 165mm，或可按客戶規格STM104FD

3.摩擦布 直徑 165mm，或可按客戶規格STM104RD

4.圓盤取樣器  或改泡棉

5.AATCC變色灰卡

測試樣品：

測試片以裁刀配合裁斷機裁下38mm直徑圓片（ISO規格為38mm直徑）。也可使用圓盤取樣器裁剪樣品。

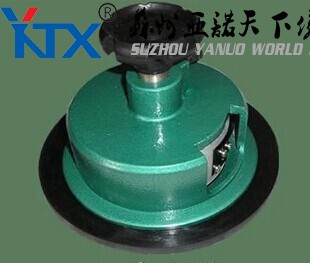

圓盤取樣器用于切取各種毛紡、混紡、化纖、針織等織物的圓形樣品。

取樣面積：100cm²

可切厚度：5mm

外形尺寸：Φ160×115mm

重量：1.5KG

切刀刀片為雙面刀片，共有四片，為圓外接四等分均布。刀片可以更換，具體操作為：松開十字螺釘（每片上有4顆螺釘），取下刀片壓板與取樣刀片，換上新的刀片，壓上刀片壓板，注意使刀片口為順時針切向并使四片刀口處于同一平面，然后擰緊十字螺釘即可。

儀器底部有真紋刻痕，用于固定試樣，便于切割，防止試樣打滑。

波紋手輪下有滾花刻盤，可以用來調整所切厚度，具體做法為：松開螺釘，旋轉滾花刻盤（順時針旋減少，逆時針旋增加）。至所取厚度值，鎖緊螺釘即可。

取待裁織物，量好厚度，按上述調整好取樣器刻盤。

將待裁織物平鋪軟木墊上，將圓盤取樣器放在織物上，一手扶住外罩，一手握住波紋手輪，并旋加一定壓力，然后順時針旋轉波紋手輪（轉角>90°）即可將圓試樣裁取。

此儀器刀片刀口很鋒利，使用中不得將手放在底部，以免損傷。

此儀器裁取試樣應在軟木墊上進行，儀器不用時擦拭干凈，置于儀器盒中，以免儀器損壞。

測試步驟：

取下4個測試座上荷重（C）、測試座（B）和平板（D），將4個圓形底座（A）邊螺絲松開，取下環型夾片，將舊的磨擦物砂紙或布及其下羊毛氈片取下（若先前使用濕式測試時，因已潮濕，故不可使用于干式磨擦），將新的165mm直徑圓形磨擦墊布放回（A）底座上，再覆蓋165mm磨擦布（或P400#砂紙）（使用磨擦布時光滑面朝上），將一2.5kg重壓板（屬本機器配件），壓在放妥的布上方，將環型夾片放回原位，鎖緊螺絲（以輪流方式，一個一個慢慢上緊，勿一次即上緊，否則損傷其他螺絲的縲牙），將測試夾具頭（B）圓形夾具旋緊，待測物放入夾具頭內，待磨表面朝外，注意不可有皺褶產生，若不易放入，可稍為修邊即可放入，將圓型夾具旋緊，使用所附扳手上緊夾具頭，將平板（D）放回原位，寬邊朝外，使機器上3個凸軸，正好進入平板（D）上的三個長條導槽（垂直方向一個，水平方向有兩個），將測試夾具（B）放在平板（D）下方，待測物朝下，將圓柱狀荷重（C），由平板上方一孔，由上向下穿過平板（D）調整下方夾具頭（B）的圓型凹槽，對準荷重（C）軸，則荷重（C）軸插入測試夾具頭（B），用手帶動測試夾具頭（B），檢查是否能平滑自由轉動，將4個測試夾具頭裝妥后，將面板上計數器調到所需磨擦次數，即可開機運轉測試，當磨擦次數等于預設值則停機，取下待測物，將其按測試方法評估結果并記錄。

測試終止條件：

1.機織物被磨斷兩根或兩根以上紗線，針織物補磨至一破洞為止；

2.試樣顏色被磨褪或其外表變形會引起消費者報怨時，可算作實驗終止；

由試樣磨擦前后的質量損失百分比決定；

4.記錄測試終止時的摩擦次數；

測試報告：

1.參考標準、儀器型號、所用測試方法及所有的壓力；

2.根據所選實驗終止條件記錄以下內容：

3.機織物被磨斷二根或二根以上綃線、針織物被磨至一破洞時的平均摩擦次數；

4.記錄試樣顏色褪色達到灰卡3級時的平均磨擦次數；

5.記錄所用試樣實驗前、后的質量（mg計）計算質量損失或使用下面公式計算質量損失百分比。

[（A-B/A）]*100

A＝摩擦前質量

B＝摩擦后質量

注意：

1.    在做每個新的試樣前或試樣磨擦50000次仍未試驗終止都須更換摩擦布。

2.    保證試樣為圓形；

3.    檢查磨擦布是否沾污或磨損，若發生則更換磨擦布

4.摩擦布不能反復使用，每完成一次測試需要更換一塊摩擦布；

5．羊毛氈可以反復使用，直至表面有磨損或者已被沾色時才需要更換；

6. 鞋墊應該先去布，再進行馬丁代爾耐磨測試；

松恕儀器為大家提供SATRA、SDC及James三個品牌磨擦布及磨擦墊布可供選擇：

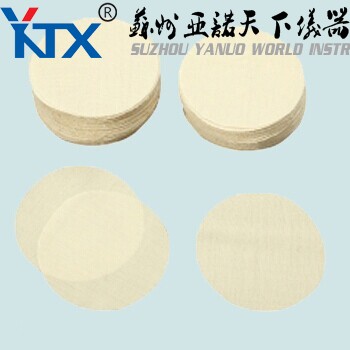

James磨擦布

產品規格：直徑：140mm、165mm； 100片/包
產    地：英國

產品規格：幅寬1.6米，5米/卷
產    地：英國

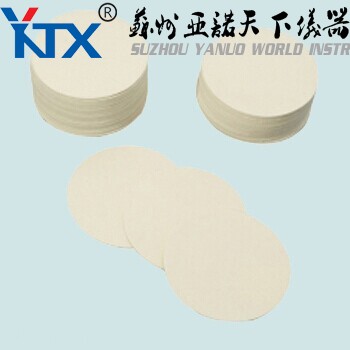

James磨擦墊布

產品規格：1）機織SM26,BSEN ISO 12947-1, GB/T21196.1
             圓形切片直徑140mm/片，2.5mm厚，50片/包
             圓形切片直徑165mm/片，2.5mm厚，50片/包
           2）非機織，BS5690-1988, M&S P19，ENISO 20344，ASTM等
             圓形切片直徑140mm/片，3mm厚，50片/包
             圓形切片直徑165mm/片，3mm厚，50片/包
產  地：英國

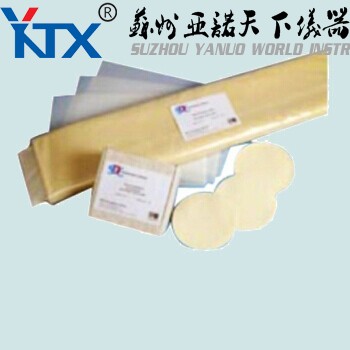

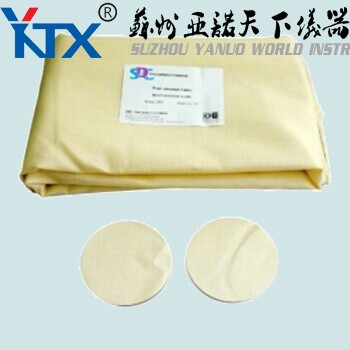

SDC磨擦布

產品規格：布寬160cm,5米/包
           根據客戶需求，片裝包裝規格為：直徑165mm圓形切片
           或直徑140mm圓形切片，包裝各為100片/包。
產   地：英國

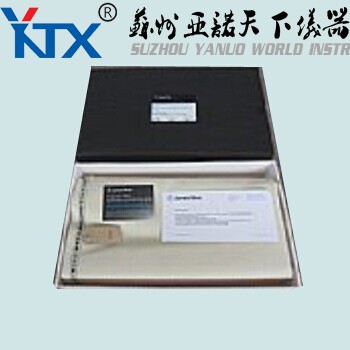

磨擦墊布

產品規格：1）機織SM26,BSEN ISO 12947-1, GB/T21196.1
             圓形切片直徑140mm/片，2.5mm厚，24片/盒
             圓形切片直徑165mm/片，2.5mm厚，24片/盒
           2）非機織，BS5690-1988, M&S P19，ENISO 20344，ASTM等
             圓形切片直徑140mm/片，3mm厚，24片/盒
             圓形切片直徑165mm/片，3mm厚，24片/盒
產   地：英國

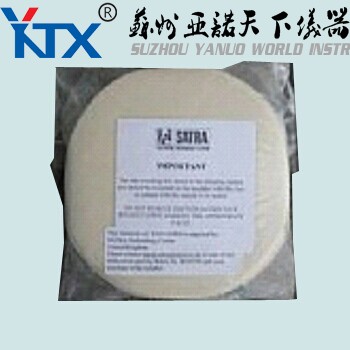

SATRA磨擦布

產品規格：直徑165mm,100片/包
Yarn linear density             R63.tex/2          R63.tex/2
Thread per unit length       1.75±0.10/mm        1.35±0.10/mm
Singles twist                  540±20 tpm "Z"     500±20 tpm"Z”
Twofold twist                  450±20 tpm "S"     350±20 tpm

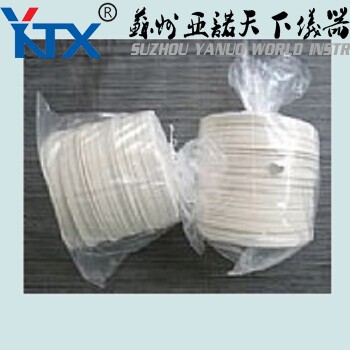

SATRA 磨擦墊布

產品規格：直徑165mm,50片/包
felt mass per unit area  =  575 ~ 800g/m2
Thickness = 2 ~ 3.5mm
產   地：英國
