材料是控制外墻外保溫質(zhì)量的起點(diǎn)
日期：2010-08-13 有1605人瀏覽
摘要：本文對(duì)外墻外保溫薄抹灰系統(tǒng)的單雙組分砂漿的特點(diǎn)，性能，組成作了對(duì)比和分析。并對(duì)外墻外保溫的粘結(jié)、抹面砂漿的主要材料可在分散膠粉的選擇的重要性進(jìn)行了討論，在砂漿的性能的檢測(cè)和實(shí)驗(yàn)中，重點(diǎn)指出了原料混合物均勻性所起的作用，介紹提升外墻保溫薄抹灰體系品質(zhì)所做ZUI基礎(chǔ)的工作，抓好材料是控制外墻保溫質(zhì)量的起點(diǎn)。
關(guān)健詞：可再分散聚合無(wú)膠粉 粘結(jié)砂漿 抹面砂漿 薄抹灰系統(tǒng)
引言
隨著國(guó)內(nèi)建筑節(jié)能的蓬勃發(fā)展，建筑外墻外保溫已經(jīng)在國(guó)內(nèi)范圍內(nèi)全面展開(kāi)，在國(guó)家節(jié)能政策的引導(dǎo)下，各省市自治區(qū)相繼出了建筑節(jié)能的地方法規(guī)，促進(jìn)了外墻保溫技術(shù)在國(guó)內(nèi)的推廣應(yīng)用。
在我國(guó)目前外墻外保溫系統(tǒng)有幾種較為成熟的形式，聚集板薄抹灰保溫體系、膠粉聚苯顆粒保溫體系、現(xiàn)澆有網(wǎng)無(wú)網(wǎng)保溫體系、擠塑聚苯板保溫體系和聚氨酯保溫體系等。但是各個(gè)體系在保溫隔熱性能、耐候性、安全性、良好的施工性能方面卻各自擁有自己體系的特點(diǎn)。
作為膨脹聚苯板EPS薄抹灰體系，在施工方便、保溫效果良好、價(jià)格等方面在外墻外保溫占有主導(dǎo)地位。在歐洲市場(chǎng)以占82.7%比例居于榜首，在材料、工藝、構(gòu)造和實(shí)踐應(yīng)用上都具有十分成熟的經(jīng)驗(yàn)。
一、外墻外保溫系統(tǒng)干混砂漿供給形式的差異
膨脹聚苯板保溫系統(tǒng)應(yīng)用砂漿主要是膠粘劑和抹面砂漿，其供給形式分為單組分和雙組分砂漿。
單組分砂漿的粘結(jié)劑和抹面砂漿主要外加劑為聚醋酸乙烯—乙烯共聚物可再分散膠粉和其它成份，再加上水泥和砂混合好干粉狀材料在現(xiàn)場(chǎng)加水?dāng)嚢韬笫褂谩?/div>
雙組分砂漿則是應(yīng)用聚丙烯酸酯乳液在現(xiàn)場(chǎng)加入混合好的干混料攪拌均勻后使用，材料涉及固液兩個(gè)組分，美國(guó)的專(zhuān)威特、德國(guó)巴斯夫、中國(guó)建材院的ABW就是雙組分的典型。單組分砂漿的ZUI大優(yōu)點(diǎn)是材料運(yùn)輸和拌合相對(duì)簡(jiǎn)便，配合比例易于控制，現(xiàn)場(chǎng)拌合相當(dāng)方便。雙組分在運(yùn)輸和現(xiàn)場(chǎng)拌合方面較為復(fù)雜，需要現(xiàn)場(chǎng)計(jì)量，難于控制，如果現(xiàn)場(chǎng)施工人員的素質(zhì)不高，或不按操作工藝執(zhí)行，則控制難度很大，也為工程帶來(lái)隱患。但從性能上可以明顯的反映出各自的特點(diǎn)。這是一家公司在應(yīng)用雙組分粘結(jié)和抹面砂漿的外墻外保溫體系的測(cè)試數(shù)據(jù)。
表1
|
項(xiàng)目
|
檢驗(yàn)項(xiàng)目
|
標(biāo)準(zhǔn)要求
|
結(jié)果
|
||
|
聚合物粘結(jié)砂漿
|
拉伸粘結(jié)強(qiáng)度Mpa
|
與水泥砂漿
|
常溫狀態(tài)
|
≥0.60
|
1.11
|
|
耐水
|
≥0.40
|
0.73
|
|||
|
與聚苯板
|
常溫狀態(tài)
|
≥0.10
|
聚苯板破壞
|
||
|
耐水
|
≥0.10
|
聚苯板破壞
|
|||
|
可操作時(shí)間h
|
1.5-4.0
|
2.5
|
|||
|
聚合物抹面砂漿
|
拉伸粘結(jié)強(qiáng)度Mpa
|
與聚苯板
|
常溫狀態(tài)
|
≥0.10
|
聚苯板破壞
|
|
耐水
|
≥0.10
|
聚苯板破壞
|
|||
|
常凍融
|
≥0.10
|
聚苯板破壞
|
|||
|
柔性性（抗壓/抗折強(qiáng)度）
|
≤3.0
|
2.5
|
|||
|
可操作時(shí)間h
|
1.5-4.0
|
2.5
|
|||
采用巴斯夫雙組分檢測(cè)結(jié)果：
表2
|
項(xiàng)目
|
標(biāo)準(zhǔn)要求
|
結(jié)果
|
|
|
拉伸粘結(jié)強(qiáng)度MPa
|
原強(qiáng)度
|
≥0.60
|
0.9
|
|
耐水
|
≥0.40
|
0.7
|
|
|
可操作時(shí)間h
|
1.5-4.0
|
2-3
|
|
|
拉伸粘結(jié)強(qiáng)度（與聚苯板）Mpa
|
原強(qiáng)度
|
≥0.10
|
0.23
|
|
耐水
|
≥0.10
|
0.23
|
|
|
耐凍融
|
≥0.10
|
0.24
|
|
|
可操作時(shí)間h
|
1.5-4.0
|
2-3
|
|
|
柔性性（抗壓/抗折強(qiáng)度）
|
≤3.0
|
2.5
|
|
|
24小時(shí)吸水量g/m2
|
≤500
|
200
|
|
專(zhuān)威特系統(tǒng)的粘結(jié)抹面砂漿也與上述的性能指標(biāo)相似。
表3列出了我們組配中的單組分粘結(jié)與抹面砂漿的性能：
表3
|
項(xiàng)目
|
標(biāo)準(zhǔn)要求
|
結(jié)果
|
|
|
拉伸粘結(jié)強(qiáng)度MPa（與水泥砂漿）
|
原強(qiáng)度
|
≥0.60
|
1.11
|
|
耐水
|
≥0.40
|
0.68
|
|
|
可操作時(shí)間h
|
1.5-4.0
|
2-3
|
|
|
拉伸粘結(jié)強(qiáng)度（與聚苯板）Mpa
|
原強(qiáng)度
|
≥0.10
|
0.17
|
|
耐水
|
≥0.10
|
0.16
|
|
|
耐凍融
|
≥0.10
|
0.16
|
|
|
可操作時(shí)間h（與聚苯板）
|
1.5-4.0
|
2-3
|
|
|
柔性性（抗壓/抗折強(qiáng)度）
|
≤3.0
|
2.4
|
|
|
24小時(shí)吸水量g/m2
|
≤500
|
272
|
|
從表1、2、3可以看出單雙組分的性能對(duì)比，雙組分粘結(jié)抹面砂漿充分體現(xiàn)了丙烯酸酯聚合物優(yōu)良成膜性、良好彈性及韌性、耐候性和耐水性，特別是她的耐候性和耐水性較為優(yōu)異。有人曾作過(guò)實(shí)驗(yàn)，由單一醋酸乙烯共聚物制成的抹面砂漿，她的透水性要比丙烯酸聚合物抹面砂漿高4到10倍，單組分抹面砂漿在防滲透上需要加入憎水劑或者憎水膠粉，而丙烯酸聚合物在單體聚合時(shí)已加入了疏水性的聚合單體，雙組分粘結(jié)和抹面砂漿的聚灰比可以大于15%，由于成本問(wèn)題，單組分難于達(dá)到。但是從生產(chǎn)和施工工藝上單組分的優(yōu)點(diǎn)凸顯出來(lái)，因此得到了企業(yè)和施工人員的歡迎，在保證施工質(zhì)量，保證外墻外保溫的性能，優(yōu)化組分配置，完全可以與雙組分比高低。作為單雙組分的兩種供給形式，各自擁有自己的長(zhǎng)處和缺點(diǎn)，所以在外墻保溫聚苯板薄抹灰系統(tǒng)的選擇，完全可以根據(jù)客戶的需要、建筑施工的特點(diǎn)進(jìn)行合理的選擇。目前在歐洲市場(chǎng)上占主導(dǎo)的仍然是單組分的供給形式，而在歐美市場(chǎng)是以雙組分為主。
二、單組分外墻外保溫材料的選擇
目前市場(chǎng)上所用單組分膠粘劑和抹面砂漿主要成份聚合物膠粉為醋酸乙烯—乙烯共聚物，可再分散膠粉，并添加其它相關(guān)助劑，用以改善砂漿所具有的性能，滿足外墻外保溫的性能要求。
這里只談?wù)効稍俜稚⒛z粉的選擇。
可再分散膠粉由聚合物乳液經(jīng)過(guò)噴霧干燥加工而成，經(jīng)過(guò)干燥的膠粉是聚集一起的球形顆粒，溶于水并形成穩(wěn)定的分散液，失水后又會(huì)形成膜，這種膜和乳液成膜一樣不可逆。
可再分散膠粉可分為醋酸乙烯——乙烯共聚物，叔碳酸乙烯共聚物，苯乙烯—丁二烯共聚物等，并以此為基礎(chǔ)接技有機(jī)硅，月桂酸乙烯等改善性能，不同的改性措施可以使膠粉具有耐水、耐堿、耐候、乃沖擊性能，并可具有良好的疏水性和柔性。
目前國(guó)內(nèi)外市場(chǎng)的膠粉生產(chǎn)廠家很多，膠粉的牌號(hào)多種多樣，但并不是任何一種膠粉都可以應(yīng)用于外墻外保溫中，也不是任意加量就可滿足性能要求，膠粉質(zhì)量千差萬(wàn)別，價(jià)位也相差不少，如何正確選擇膠粉關(guān)系粘結(jié)和抹面砂漿的性能，關(guān)系外墻外保溫系統(tǒng)的質(zhì)量，所以應(yīng)引起我們充分的重視。
均聚樹(shù)脂不具備較全面的性能，選用單體共聚物形成的聚合物具有優(yōu)良的性能，由于生成聚合物的結(jié)構(gòu)不均勻性，而形成不同結(jié)構(gòu)的聚合物，共聚物單體排列方式的不同造成單體鏈節(jié)長(zhǎng)短的不同，而這些又受反應(yīng)條件生產(chǎn)過(guò)程的控制，因此造成膠粉性能的不同。

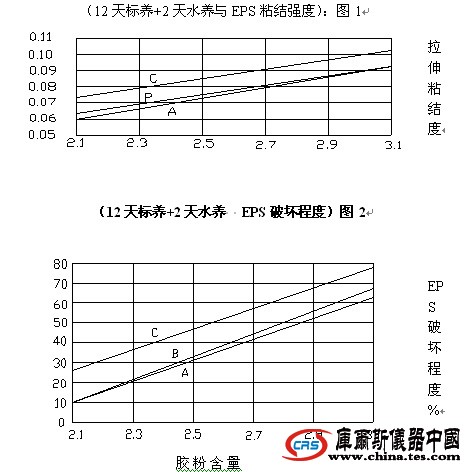

膠粉所表現(xiàn)的柔韌性與玻璃化溫度有直接的關(guān)系，玻璃化溫度高，具有較好的硬度、抗張強(qiáng)度和耐擦洗性，玻璃化溫度低，則延伸性好，柔韌性好。由于側(cè)鏈結(jié)構(gòu)的不同，不同的極性及溶解性對(duì)聚合物性能影響很大，鏈長(zhǎng)極性好，耐水性好，反之，鏈短耐水性差，但是由于各個(gè)生產(chǎn)廠家對(duì)反應(yīng)條件及生產(chǎn)過(guò)程的控制有所不同，因而造成聚合物結(jié)構(gòu)的不同，造成聚合物性能的差異。圖1、2可以反映出不同廠家膠粉所表現(xiàn)出性能的高低，如果要保持性能一致，則必須增加其含量，因而造成成本的增加。
聚合物改性砂漿是外保溫系統(tǒng)的核心材料，其很大程度取決于使用聚合物的種類(lèi)和摻量，在相同的摻量條件下使用不同種類(lèi)的可再分散膠粉改性砂漿性能表現(xiàn)差異顯著，具有高乙烯含量低Tg（（玻璃化溫度）的醋酸乙烯—乙烯膠粉在抗沖擊強(qiáng)度、粘結(jié)強(qiáng)度及耐水性方面均有優(yōu)良的表現(xiàn)。隨之可再分散膠粉摻量的增加，砂漿的性能優(yōu)明顯的上升趨勢(shì)。特別是抗沖擊強(qiáng)度、粘結(jié)強(qiáng)度、低吸水量的抹面砂漿是保證系統(tǒng)耐候性的關(guān)鍵因素，如何選擇吸水量低的膠粉也至關(guān)重要。
三、不同類(lèi)型膠粉在保溫系統(tǒng)中性能比較：
表4
|
高乙烯含量膠粉
|
Tg≤0℃
|
與EPS有良好粘結(jié)性能良好的低溫性能、耐水性和柔性
|
|
低乙烯含量膠粉
|
Tg＞0℃
|
與EPS粘結(jié)性能良好但低溫性能柔性較差。
|
|
憎水性膠粉
|
＞0℃
|
易水率低，柔性低溫性能不足，與EPS的粘結(jié)性能一般
|
|
高乙烯含量+憎水性膠粉
|
Tg≤0℃
|
吸水量低，柔性低溫性能優(yōu)良，與EPS粘結(jié)性能良好。
|
不同添量VAC/E膠粉粘結(jié)砂漿對(duì)水泥及聚苯板的拉伸強(qiáng)度比較（Mpa）：
表5
|
拉伸強(qiáng)度Mpa
|
1%膠粉
|
2%膠粉
|
3%膠粉
|
4%膠粉
|
|
膨脹EPS板23℃、50%RH標(biāo)準(zhǔn)養(yǎng)護(hù)28d
28天標(biāo)養(yǎng)+3天水養(yǎng)
|
0.07
0.06
|
0.10
0.07
|
0.12
0.10
|
0.12
0.11
|
|
與水泥砂漿23℃、50%RH標(biāo)準(zhǔn)養(yǎng)護(hù)28d
28天標(biāo)養(yǎng)+3天水養(yǎng)
|
0.27
0.33
|
0.47
0.35
|
0.64
0.42
|
0.79
0.48
|
在抹面砂漿中，我們經(jīng)常會(huì)使用以下幾種膠粉
一種是醋酸乙烯——乙烯共聚物；一種是醋酸乙烯—月桂酸乙烯—氯乙烯共聚物；一種是醋酸乙烯——乙烯共聚物+憎水劑；第四種是醋酸乙烯—上等脂肪酸乙烯共聚物。而他們所表現(xiàn)出的性能有著相當(dāng)大的差別，直接影響外墻外保溫的質(zhì)量。從粘結(jié)性能來(lái)看，與聚集板的粘結(jié)強(qiáng)度，它們分別是0.14mpa 0.12mpa 0.10mpa 0.08mpa 對(duì)于憎水性吸水率，它們分別是<500g，1500g，1700g，1800g。對(duì)于機(jī)械穩(wěn)定性來(lái)說(shuō)，使用1000g鋼球ZUI高可達(dá)4JZUI低只有0.5J，綜合性能應(yīng)該是醋酸乙烯—月桂酸乙烯—氯乙烯共聚物與醋酸乙烯—乙烯共聚物比較優(yōu)異。選擇不同功能的膠粉進(jìn)行有針對(duì)性的應(yīng)用，提高保溫系統(tǒng)耐久性有著十分重要的意義。
我們?cè)囼?yàn)了兩種不同廠家出產(chǎn)的膠粉在組分摻量不變環(huán)境因素相同情況下，得出的結(jié)果不盡相同。
|
類(lèi)別
|
粘結(jié)砂漿（與水泥）
|
|
|||
|
原強(qiáng)度
|
耐水
|
原強(qiáng)度
|
耐水
|
||
|
（一）
|
0.82
|
0.43
|
0.21
|
0.17
|
|
|
（二）
|
1.22
|
0.62
|
0.18
|
0.14
|
|
在相同組分情況下市場(chǎng)上出售的不同廠家VAC/E膠粉的性能區(qū)別
選擇性能良好的膠粉，這樣才能維持系統(tǒng)結(jié)構(gòu)的長(zhǎng)期可靠性，保證每層之間及其界面達(dá)到高的耐久性，當(dāng)然好的膠粉還必須有和其它外加劑及無(wú)機(jī)材料的合理配備，才能保證系統(tǒng)的牢固，達(dá)到設(shè)計(jì)標(biāo)準(zhǔn)的要求。
四、測(cè)試與試驗(yàn)
外墻外保溫技術(shù)是一門(mén)實(shí)用加試驗(yàn)的技術(shù)，系統(tǒng)性能的好壞，對(duì)體系進(jìn)行評(píng)估和鑒定一切來(lái)源于試驗(yàn)，保證原材料性能優(yōu)良是生產(chǎn)干混砂漿的基礎(chǔ)，混合均勻性也是外墻外保溫粘結(jié)抹面砂漿的重要保證，為了保證終端產(chǎn)品的質(zhì)量，混合均勻性是必須的。
砂、水泥及其外加劑的混合是干混砂漿的基礎(chǔ)，混合機(jī)械能否達(dá)到混合均勻也是衡量混合機(jī)質(zhì)量好壞的標(biāo)志。特別對(duì)于抹面砂漿加入的以提高砂漿抗裂抗?jié)B、韌性和沖擊性能為目的的有機(jī)纖維，在干混砂漿均勻分散是比較困難的，有些纖維產(chǎn)品很難做到這一點(diǎn)，怎樣知道混合均勻好壞內(nèi)，只有通過(guò)試驗(yàn)。
下面是科技人員對(duì)凱泰改性聚丙烯纖維的混合均勻性檢測(cè)情況：
|
取樣點(diǎn)數(shù)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
平均
|
|
樣品稱(chēng)量
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
|
纖維含量g
|
0.10
|
0.11
|
0.09
|
0.10
|
0.08
|
0.10
|
0.09
|
0.09
|
0.10
|
0.11
|
0.10
|
我們?cè)趯?duì)混合砂漿的混合情況進(jìn)行檢測(cè)中同樣對(duì)混合均勻性進(jìn)行了比較：
|
取樣點(diǎn)數(shù)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
樣品量g
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
|
水泥含量g
|
49.5
|
49.5
|
48.7
|
49.0
|
48.4
|
48.4
|
48.4
|
48.7
|
48.1
|
49.5
|
|
砂含量143.3
|
143.3
|
143.3
|
144.4
|
142.8
|
144.3
|
143.9
|
143.8
|
143.8
|
144.1
|
144.6
|
|
纖維含量
|
1.8
|
1.8
|
2.0
|
1.8
|
2.0
|
2.0
|
1.8
|
1.8
|
1.6
|
1.8
|
|
膠粉含量
|
5.4
|
5.4
|
4.9
|
6.6
|
5.5
|
6.3
|
6.2
|
6.0
|
6.0
|
5.5
|
在水泥、砂及其外加劑種類(lèi)、數(shù)量較多時(shí)，采用對(duì)重點(diǎn)外加劑的含量測(cè)定以檢驗(yàn)外墻外保溫粘結(jié)和抹面砂漿的混合質(zhì)量，干混砂漿的出廠檢驗(yàn)與型式檢驗(yàn)也包括了混合均勻性的指標(biāo)。外加劑的含量在干混砂漿總是很小的，有的達(dá)到千分之幾，若這么小的含量混合不均勻，就很難起到改性砂漿的作用。試驗(yàn)表明，混合不均勻，拉伸強(qiáng)度可降低50%。
抹面砂漿必須具備四個(gè)方面的基本性能，對(duì)EPS板良好的粘結(jié)力，高柔性性，抗沖擊強(qiáng)度好，低吸水。如何考查和評(píng)估其性能好壞，要用試驗(yàn)檢測(cè)來(lái)鑒定。嚴(yán)格的檢測(cè)規(guī)程完善的檢測(cè)手段和條件是保證外墻外保溫砂漿性能和系統(tǒng)性能的保證條件。通過(guò)大量的試驗(yàn)和檢測(cè)對(duì)照和評(píng)估才能真正體現(xiàn)產(chǎn)品性能的優(yōu)劣，才能對(duì)企業(yè)生產(chǎn)和施工的信任度增強(qiáng)。盲目引用別人的配，盲目采購(gòu)性能不好的材料，對(duì)砂漿材料、外加劑的應(yīng)用缺乏系統(tǒng)性、針對(duì)性的研究是不可行的。
專(zhuān)門(mén)的測(cè)試方法對(duì)單個(gè)外保溫體系可以顯示粘結(jié)抹面層的性能，可以對(duì)比不同聚合物及不同摻量的改性砂漿在苛刻測(cè)試條件下的表現(xiàn)，通過(guò)試驗(yàn)可以檢驗(yàn)系統(tǒng)的可長(zhǎng)期穩(wěn)定的作用，總之，試驗(yàn)和檢測(cè)在外墻外保溫體系中占有舉足輕重的地位。
當(dāng)然對(duì)于外墻外保溫薄抹灰系統(tǒng)需要檢測(cè)和試驗(yàn)的地方很多，例如抹面砂漿的壓折比，耐堿玻纖網(wǎng)格布單位面積質(zhì)量，耐堿強(qiáng)力保留率，聚苯板的尺寸穩(wěn)定性能。檢測(cè)實(shí)驗(yàn)數(shù)據(jù)用以指導(dǎo)組分的優(yōu)化，生產(chǎn)穩(wěn)定性等。檢測(cè)實(shí)驗(yàn)數(shù)據(jù)用以指導(dǎo)組分的優(yōu)化，生產(chǎn)的配置，施工的規(guī)范，都起著及其重要的作用。
四、結(jié)束語(yǔ)
對(duì)于外墻外保溫薄抹灰系統(tǒng)的粘結(jié)抹面砂漿的單雙組分兩種供應(yīng)形式，有其各自的特點(diǎn)要根據(jù)客戶的需要和施工工藝的要求進(jìn)行選擇，不能輕易作出肯定和否定的結(jié)論。況且單雙組分都有幾十年的成功經(jīng)驗(yàn)，當(dāng)然施工成本也是其中一項(xiàng)重要的影響因素。對(duì)于可再分散膠粉的選擇應(yīng)引起足夠的重視，它對(duì)砂漿性能的改進(jìn)起著關(guān)鍵的作用。而且其占有砂漿成本的70%-80%，當(dāng)然也包括對(duì)其它外加劑的選擇也很重要，只有ZUI佳的配備才能有ZUI好的性能。北京市2005年4月實(shí)施的《居住建筑節(jié)能保溫工程施工質(zhì)量驗(yàn)收規(guī)程》強(qiáng)調(diào)了以過(guò)程控制為主導(dǎo)，與強(qiáng)化驗(yàn)收相結(jié)合形成完整的質(zhì)量管理體系和驗(yàn)收體系，把材料的質(zhì)量作為節(jié)能保溫工程施工質(zhì)量過(guò)程控制的起點(diǎn)，這是一個(gè)強(qiáng)制性標(biāo)準(zhǔn)，所以提升外墻外保溫品質(zhì)，必須做好各項(xiàng)指標(biāo)的試驗(yàn)和檢測(cè)，只有抓好各個(gè)環(huán)節(jié)的質(zhì)量關(guān)，才能確保做到真正的節(jié)能。
參考文獻(xiàn)：
1、姚燕 李清海《商品砂漿在建筑外墻外保溫中的應(yīng)用》2005.11
2、易來(lái)泰亞太技術(shù)中心《外墻外保溫技術(shù)的發(fā)展?fàn)顩r》2006.3
3、金劍 劉麗君《有機(jī)纖維在干混砂漿中的應(yīng)用研究》2006
本文位置：試驗(yàn)解決方案同類(lèi)閱讀
48小時(shí)熱度排行
- 創(chuàng)傷骨科應(yīng)用 2023-12-14
- 安全鞋外底剛性試驗(yàn)機(jī) 2023-04-23
- DIN55662涂層和清漆耐高壓水沖擊試驗(yàn) 2023-04-01
- Ford FLTMBO160-04涂料油漆耐高壓水噴 2023-04-01
- Ford VCS 1029,54719高壓蒸汽噴射試驗(yàn) 2023-04-01
- PV3987高光耐磨測(cè)試方法 2023-03-17
- 馬丁代爾織物耐磨性測(cè)試：ISO 12947最 2023-02-27
- 手機(jī)可靠性測(cè)試包括哪些檢測(cè)項(xiàng)目和標(biāo) 2023-02-27
參與評(píng)論
相關(guān)產(chǎn)品
跟貼排行
- 17108大變形引伸計(jì)-橡膠大變形引伸計(jì)
- 22362AB高荷重全自動(dòng)精密型彈簧試驗(yàn)機(jī)
- 320431HLTM高低溫拉力機(jī)-高低溫拉力試驗(yàn)機(jī)
- 42043AEL電動(dòng)立式單柱測(cè)試臺(tái)
- 54681YAW-3000全自動(dòng)壓力試驗(yàn)機(jī)
- 62900液壓萬(wàn)能材料試驗(yàn)機(jī)/液壓萬(wàn)能試驗(yàn)機(jī)
- 7711210KN萬(wàn)能材料試驗(yàn)機(jī)-電子拉力試驗(yàn)機(jī)
- 81822CRS-HPT02臥式拉力試驗(yàn)機(jī)
- 91875井蓋壓力試驗(yàn)機(jī)
- 107880YN-2205S全自動(dòng)扭力試驗(yàn)機(jī)
