無損檢測是指對材料或工件實施一種不損害或不影響其未來使用性能或用途的檢測手段。通過使用無損檢測，能發現材料或工件內部和表面所存在的缺欠，能測量工件的幾何特征和尺寸，能測定材料或工件的內部組成、結構、物理性能和狀態等。

在我國，無損檢測一詞ZUI早被稱之為探傷或無損探傷，在國外，無損檢測一詞則被稱之無損檢查（非破壞檢查）、無損檢驗、無損評價等不同術語形式和寫法。“無損檢測”這種叫法是國際標準化組織無損檢測技術委員會制定并發布的一項新的國際標準（ISO/TS 18173:2005），在英語中稱為Non-destructive Testing 簡稱NDT 。

無損檢測隨著第二次world大戰后的工業復蘇迅速發展起來,至目前已廣泛應用在機械制造、冶金、石油化工、兵器、船舶、航空與航天、核能、電力、建筑、交通等行業并且還進一步擴展到電子工業、食品工業等領域，成為控制產品質量、保證設備安全運行的極為重要的技術手段，在材料科學、物理學、生物工程、醫學等科研領域中也起著重要的作用。它囊括了諸如物理學、材料科學、電子技術、測量技術以及信息技術等多方面的內容，材料的每一種特性幾乎都可以用作某種無損檢測方法的基礎，幾乎所有形式的能量都能被利用來確定材料的物理特性，或用于檢測缺陷。

無損檢測ZUI突出的特點是“無損傷”，在無損檢測技術領域，已經能夠有效應用的無損檢測方法已經達到數十種之多，按物理原理或檢測對象和目的的不同，大致上可以分類為：

利用放射性輻射特性的方法：X和γ射線照相檢測；射線實時成像檢測；計算機輔助層析掃描檢測；中子射線照相檢測；中子活化分析；熒光X射線檢測；放射性氣體吸附檢測等，利用聲學特性的方法：超聲檢測；聲發射檢測；聲振檢測；聲全息；電磁聲檢測等，利用電、磁和電磁特性的方法：磁粉檢測；漏磁檢測；巴克豪森噪聲分析；磁測法檢測；渦流檢測；電位法檢測；介電法檢測；微波檢測；渦流-聲檢測（電磁聲檢測）等，利用滲透現象的方法：（液體）滲透檢測，利用光學特性的方法：激光全息照相檢測；目視檢測，利用熱學特性的方法：紅外熱成像檢測；熱圖法檢測；熱電法檢測；紅外測溫等，利用物質泄漏特性的方法：泄漏檢測。在工業領域，目前ZUI常用的有超聲波檢測、射線檢測、滲透檢測、磁粉檢測、渦流檢測等，下面就常用的幾種方法做一下簡單的介紹。

一、超聲波檢測

超聲檢測又被稱為UT（Ultrasonic Testing），是利用超聲波對材料中的缺陷進行檢測。超聲波就是頻率高于20kHz、超出人們耳朵辨別能力并且穿透性很強的聲波，對被測物體（比如工業材料）發射超聲，然后利用其反射來獲取被測物體內部的信息并經過處理形成圖像。反射法是目前應用ZUI多的獲取物體內部特性信息的方法。反射法是基于超聲在通過不同聲阻抗組織界面時會發生較強反射的原理工作的，正如我們所知道，聲波在從一種介質傳播到另外一種介質的時候在兩者之間的界面處會發生反射，而且介質之間的差別越大反射就會越大，所以我們可以對一個物體發射出穿透力強、能夠直線傳播的超聲波，然后對反射回來的超聲波進行接收并根據這些反射回來的超聲波的先后、幅度等情況就可以判斷出這個組織中含有的各種介質的大小、分布情況以及各種介質之間的對比差別程度等信息（其中反射回來的超聲波的先后可以反映出反射界面離探測表面的距離，幅度則可以反映出介質的大小、對比差別程度等特性），從而判斷出該被測物體是否有異常。在這個過程中就涉及到很多方面的內容，包括超聲波的產生、接收、信號轉換和處理等。其中產生超聲波的方法是通過電路產生激勵電信號傳給具有壓電效應的晶體（比如石英、硫酸鋰等），使其振動從而產生超聲波；而接收反射回來的超聲波的時候，這個壓電晶體又會受到反射回來的聲波的壓力而產生電信號并傳送給信號處理電路進行一系列的處理，ZUI后形成圖像供人們觀察判斷。愛愛醫網+s/e6H7{Kk }_;h0@

這里根據圖像處理方法（也就是將得到的信號轉換成什么形式的圖像）的種類又可以分為A型顯示、M型顯示、B型顯示、C型顯示、F型顯示等。其中A型顯示是將接收到的超聲信號處理成波形圖像，根據波形的形狀可以看出被測物體里面是否有異常和缺陷在那里、有多大等，主要用于工業檢測；M型顯示是將一條經過輝度處理的探測信息按時間順序展開形成一維的"空間多點運動時序圖"，適于觀察內部處于運動狀態的物體，如運動的臟器、動脈血管等；B型顯示是將并排很多條經過輝度處理的探測信息組合成的二維的、反映出被測物體內部斷層切面的"解剖圖像"（醫院里使用的B超就是用這種原理做出來的），適于觀察內部處于靜態的物體；而C型顯示、F型顯示現在用得比較少。
超聲檢測不但可以做到非常準確，而且相對其他檢測方法來說更為方便、快捷，也不會對檢測對象和操作者產生危害，所以受到了人們越來越普遍的歡迎，有著非常廣闊的發展前景。

二、射線檢測

      射線檢測又被稱為 RT（Radiographic Testing），就是以具有穿透能力的射線如X射線、加瑪射線等穿透試件，再達于底片或屏幕等介質，以生成影像之紀錄，然后分析影像以了解試件質量，當?shù)灼┞队赬射線或加瑪射線時底片之感光乳化劑產生一種無法目視之變化，將底片在暗房內浸于顯影液后，曝光部分會變黑，變黑之程度則隨曝光量成正比，當顯影完成后，立刻以中止液或清水清洗，以阻止繼續顯影作用，再將底片置于定影液中，以溶解感光乳化劑之未變黑部分，ZUI后再以清水洗除定影液，將之干燥處理，以便判讀紀錄歸檔。
    X射線〈通常稱X光〉系由一種連續光譜，但強度不一之射線所構成，此種射線大部份均產自以金屬鎢所制成之陽極靶，當高速電子群與特赦之陽極靶撞擊時，驟然減速，而失去其動能，其所失之動能部份即轉成波長極短，目不能視，且具輻射能之電磁波型態，輻射而出。X射線的能量依管電壓大小而定，亦即正極靶與負極燈絲間的電壓差而定， X射線能量愈高則其穿透能力愈強。國內RT所使用的X光機，能量大多為160KP~300KP，少數機構裝有420KP，2.5Me等大型X光機。
      γ射線系由不穩定同位素之衰變所產生的高能量電磁波，所發出的γ射線是單一能階或數種能階，國內RT所使用的同位素大多為Ir-192，主要γ線的能量為300、470、600Ke，平均能量為350Ke，因而ZUI適于檢查15~30mm的熔接構造鋼；少數機構備有Co-60、Cs-137等γ射線裝備。

三、磁粉檢測

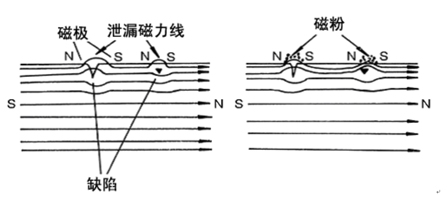

磁粉檢測又被稱為MT（Magnetic Particle Testing），是適用于鋼鐵等強磁性材料的表面附近進行探傷的檢測方法。將檢測物磁化，其表面及表面垂直下方比較淺的部分（表面以下2～3mm）如果有傷痕等磁性的不連續處，從這些部分就會泄露出磁力線（稱為泄露磁力線）形成不連續部分的磁極。將磁粉（涂有顏色或是熒光）散布在檢測物表面，磁粉受到泄露磁場磁化，形成微小的磁石吸附在傷痕部位。由于磁粉吸附在傷痕部位，與實際傷痕大小相比，形成數倍至數十倍的磁粉圖像，因此很容易用目視觀察找出缺陷。

磁粉探傷檢測的順序分為前期處理、磁化、磁粉使用、觀察，以及后期處理。

（1）前期處理

探探傷面如果有油脂、涂料、銹、或其他異物附著的情況下，不僅會妨礙磁粉吸附在傷痕上，而且還會出現磁粉吸附在傷痕之外的部分形成疑私圖像的情況。因此在磁化之前，要采用物理或者化學處理，進行去除污垢異物的步驟。

（2）磁化

將檢測物適當磁化是非常重要的。通常，采用與傷痕方向與磁力線方向垂直的磁化方式。另外為了適當磁化，根據檢測物的形狀可以采用多種方法。

（3）磁粉使用

為了讓磁粉吸附在傷痕部的磁極間形成檢出圖像，使用的磁粉必須容易被傷痕部的微弱磁場磁化，吸附在磁極上，也就是說需要優秀的吸附性能。另外，要求形成的磁粉圖像必須有很高的識別性。一般，磁粉探傷中使用的磁粉有在可見光下使用的白色、黑色、紅色等不同磁粉，以及利用熒光發光的熒光磁粉。另外，根據磁粉使用的場合，有粉狀的干性磁粉以及在水或油中分散使用的濕性磁粉。磁粉使用時間分為一邊通過磁化電流一邊使用磁粉的連續法，以及在切斷磁化電流的狀態即利用檢測物的殘留磁力的殘留法兩種。

（4）觀察

為了便于觀察附著在傷痕部位的磁粉圖像，必須創造容易觀察的環境。普通磁粉需要在盡可能明亮的環境下觀察，熒光磁粉則要使用紫外線照射燈將周圍盡量變暗才容易觀察。

（5）后期處理

磁粉探傷結束，檢測物有可能仍作為產品或是需要送往下一個加工步驟接受機械加工等。這時就需要進行脫磁、去除磁粉、防銹處理等后期處理。

四、滲透檢測

滲透檢測又被稱為PT（Penetrant Testing），滲透檢測方法不受檢測對象物材質的限制，幾乎適用于所有材料及產品的表面檢測。滲透探傷檢測時，先將顏色容易辨認或能發光的滲透性良好的液體（滲透液）滲入到檢測對象物表面開口的細微缺陷內部，再將滲入的液體吸回到檢測物表面，此時缺陷圖形被放大可以容易地檢測出缺陷。

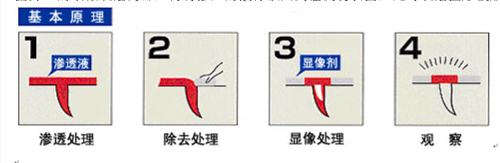

滲透檢測的順序分為前期處理→滲透處理→清洗處理→顯像處理→觀察→后期處理。

（1）前期處理

在滲透探傷檢測中，由于以檢測物上表面開口傷痕作為檢測對象，所以把滲透液滲透到傷痕內部去這一（滲透）工序ZUI為重要。為此，須將會妨礙滲透液滲透到表面開口傷痕中去的塵埃、油脂類物質或液體等預先去除掉。而采用石油類溶劑、有機類溶劑等進行預先清洗的工序就叫做前期處理。

（2）滲透處理

滲透處理就是利用毛細現象，把含有肉眼能容易辨認的顏色（染色滲透液）或發光（熒光滲透液）的液體，滲透到被測物表面開口的裂痕或是針孔之類的細微缺陷內。

（3）清洗處理

清洗處理是指在滲透處理結束后去除被測物表面附著的多余滲透液的工序。

一般情況下，滲透液的種類分為水洗性，溶劑去除性、后乳化性，清洗處理的方法則根據滲透液的種類不同而不同。

（4）顯像處理

顯像處理是指，把已經進入并殘留在傷痕內的滲透液，利用毛細現象吸回被測工件表面的工序。把顯像劑粉末均勻地散布在檢測物表面后，形成含有無數細小空隙的粉層。該粉層將缺陷內的滲透液吸回到工件表面，此時缺陷部分被適當?shù)胤糯螅瑥亩蛊淙菀妆蝗庋蹤z測出來。

（5）觀察

被顯像劑從傷痕內吸出來的滲透液在檢測物表面的顯像劑粉層上形成顯示缺陷的圖樣。針孔為斑點狀，裂痕為線狀。通常，以目視觀察此缺陷圖樣來確認傷痕的存在。

五、渦流檢測

渦流檢測又被稱為 ET（Eddy current Testing），就是利用鐵磁線圈在工件中感生的渦流,分析工件內部質量狀況的無損檢測方法。渦流的產生源于一種叫做電磁感應的現象。當將交流電施加到導體，例如銅導線上時，磁場將在導體內和環繞導體的空間內產生磁場，該磁場隨著交流電流上升到ZUI大值而擴張，隨著交流電流減小至0而消隱。如果將另外一個導體放入該變化的磁場中，電流將在那個導體中產生。渦流就是感應產生的電流，它在一個環路中流動。之所以叫做“渦流”，是因為它與液體或氣體環繞障礙物在環路中流動的形式是一樣的。

渦流作為一種NDT工具的一大優點是它能夠做多種多樣的檢查和測量。在適當?shù)沫h(huán)境下，渦流可以用于：裂縫檢查、材料厚度測量、涂層厚度測量、對以下材料的傳導性測量：材料簽定、熱破壞檢測、硬化層（滲碳層）深度檢測、熱處理監測。渦流檢測的優越性主要包括：對小裂紋和其它缺陷的敏感性；檢測表面和近表面缺陷；檢驗結果是即時性的；

設備接口性好；該方法不僅用于探傷檢驗僅需要作很少的準備工作；測試探頭不需要接觸被測物；可檢查形狀尺寸復雜的導體。

渦流檢測的限制：只能檢測導體；被測表面必須易于讓測試探頭接近；比別的技術需要更多的技巧和培訓；表面拋光或粗糙可能對檢測造成影響；參考標準需要建立；穿透深度受到限制；分層裂紋與探頭線圈纏繞方向平行時不檢測，探頭掃描方向不能確定。
