彎曲強度拉力機試驗
日期：2022-03-08 有1576人瀏覽
一、彎曲強度拉力機試驗簡介：
彎曲強度試驗用于測定材料的彎折或彎曲特性。彎曲強度試驗有時候也稱為橫梁試驗，它需要將試樣放在兩個點或兩個支架之間，然后通過第三個點或另外兩個點施加載荷，這兩種情況分別稱為 3 點彎曲和 4 點彎曲試驗。
根據所施加的遞增的負載計算最大應力和應變。計算結果以圖表格式顯示，其中包括彎曲強度（適用于已斷裂的試樣）和屈服強度（適用于未斷裂的試樣）。測試的典型材料包括塑料、復合材料、金屬、陶瓷和木材。
二、彎曲強度折疊強度表現：
桿件在受彎時其斷面的上部是受壓區,而下面是受拉區.以矩形勻質斷面為例,受壓、受拉區的最外沿的強度就叫做彎曲強度。它與彎矩成正比與斷面模數成反比。
可由下公式表示：σ=KM/W其中K為安全系數，M為彎矩，W就是斷面模數，不同的斷面就有不同的斷面模數可在材料力學手冊中查到。

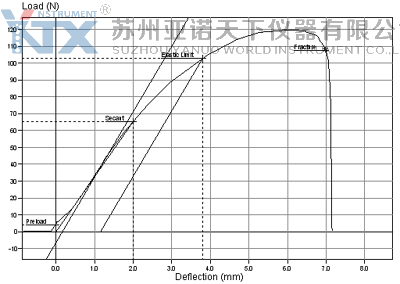

二、彎曲強度拉力機試驗的典型圖示如下：

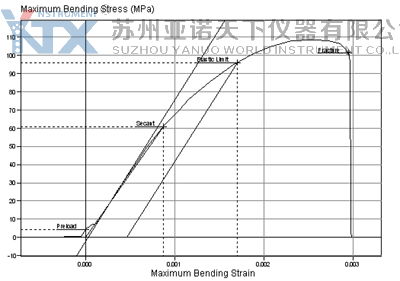

三、3 點彎曲強度試驗的典型圖示如下：

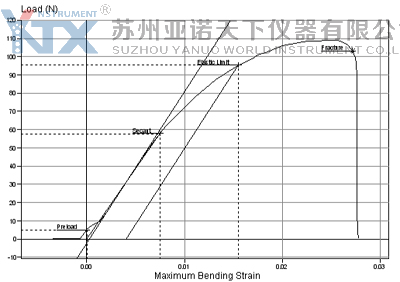

四、4 點彎曲強度試驗的典型圖示如下：
