耐磨耗測試材料

橡膠、熱塑橡膠和塑料等大底材料試驗裝置：

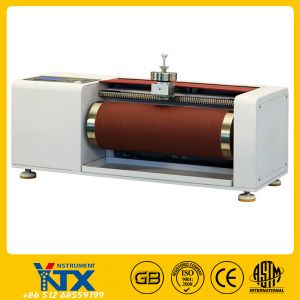

◆ DIN磨耗試驗機：   夾具橫向位移量：4.20±0.04mm/滾輪每圈；滾輪直徑150±0.2mm；滾輪轉速：40±1rpm；夾持器轉速：滾筒每旋轉50轉夾持器旋轉1轉；傾角：3°試片支撐軸與滾輪垂直面夾角。
◆ 管狀鉆頭(直徑：16±0.2mm)；
◆ 使鉆頭可垂直升降的小型電動鉆頭；
◆ 標準膠片(須符合DIN 53516試驗標準)；
◆ 速干膠(適合膠貼橡膠片和塑料片)；
◆ 60#金剛砂紙(須符合DIN 53516試驗標準)；
◆ 圓形鐵塊(直徑：16.0±0.2mm；厚度：6 mm)；
◆ 電子天平(精密度未0.0001克)；
◆ 軟毛刷；
◆ A型硬度計(SHORE A)。試片準備：從被測材料的不同位置上，管狀鉆頭鉆取三個直徑為16±0.2mm的試片，被測材料厚度為6.0～10mm。試片的上下表面須平行，側面須垂直上下表面(呈圓柱狀)。

耐磨耗測試注意

如果試片厚度不及6.0mm，須另選一塊硬度為65(A型硬度計)的橡膠片，用上述相同的方法鉆取試片，兩塊用膠粘在一起，厚度ZUI小為6mm。建議使用超能膠。試片數目：每一種材料測試三個試片。

儀器校正：每做10次測試后，須用“標準橡膠”校正儀器。“標準橡膠”的使用可按照以下敘述的同樣的測試方法。一片“標準橡膠”須測三次，然后求平均值(記為S)。當“標準橡膠”的平均值磨 耗為200±20mg時，則儀器就校正好了；如磨耗超過220mg時，則砂紙過于鋒利，須重新調整。可將與試片同樣大小的鐵塊裝在固定柱頭上，然后打磨砂紙，直至“標準橡膠”的打磨為220mg或更小一點；如磨耗低于180mg時砂紙則過鈍，須調換新的砂紙。注意：如果某一試片磨耗與其它的試片結果相差超過15mg，此結果應摒棄而須另行測試 一個試片。

耐磨耗測試步驟

◆ 依據測取材料的比重的試驗方法，測取材料的比重，用Q表示；
◆ 在試片固定柱上端加上250克和500克的砝碼，使固定柱總荷重為1公斤(試片夾具本身重為250克)；
◆ 用手指抹去試片上的任何粘附物，并用軟毛刷掃除灰塵和碎屑；
◆ 在電子天平上稱取試片的重量，讀數精確到0.001克，用W1表示；
◆ 用軟毛刷清除砂紙上前兩次試驗時留下的碎屑；
◆ 將試片裝入試片固定柱，使試片的表面與固定柱底部邊緣線齊平，然后將旋鈕沿逆時針方向擰轉兩周，即可使試片的表面凸出柱頭邊沿2.0±0.2mm。在測試過程中，如果預計試片的耐磨性能差，磨損可能超過2毫米，就須在中途停機，將試片再調出2毫米，試驗才能繼續進行。
◆ 將試片固定柱頭降下，置于鼓狀砂輪的起點上，然后啟動機器和吸塵器，讓試片在鼓狀砂輪上從起點磨到終點。(全程40米)；
◆ 從試片固定柱頭上取下試片，用手指清除試片上粘附的碎片，用軟毛刷刷去塵沫與碎屑；
◆ 重新稱取試片的重量，讀數精確至0.001克，用W2表示。

計算公式

(W1—W2)＊S0
A =   Q ＊S式中：
A：橡膠體積磨耗量，mm3
W：橡膠試樣磨損前后稱取的質量，mg
Q：橡膠試樣的密度，mg/ mm3
S：標準膠試樣的磨耗量，mg
S0：200mg測試報告：取三個試片測試結果的平均值，精確至1毫米3。

 測試儀器：

• 耐磨磨耗儀(DIN)旋轉
