熱變形維卡軟化點試驗方法簡介
日期：2018-09-05 有1849人瀏覽
1.定義
1.維卡軟化點的定義：Vicat softening temperature（簡稱VST）——工程塑料、通用塑料等聚合物的試樣于液體傳熱介質中，在一定的載荷、一定的等速升溫條件下，被1m㎡的壓針壓入1mm深度時的溫度。
2.熱變形溫度的定義，英文Heat deflection temperature（簡稱HDT），是表達被測物的受熱與變形之間關系的參數。熱變形溫度的測試是記錄在規定負荷和形變量下的溫度。

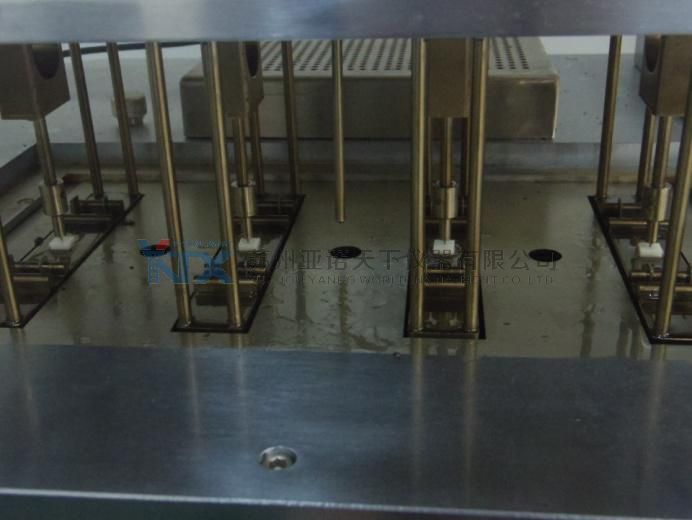

測試設備：
|
|
|
|
2.測試原理簡述
1.維卡軟化點
一般情況下，熱塑性塑料在常溫下呈玻璃態，但隨著溫度的提高，逐漸向高彈態轉變，逐漸失去了它原有的剛性，變得柔軟，因此，在較小的外力作用下，就會產生較大的變形。熱塑性塑料的軟化點溫度的測定，即基于此。標準規定，在一定條件下（試樣升溫速率、壓針橫截面積、施加于壓針的靜負荷、試樣尺寸等），壓針頭刺入試樣1mm時的溫度，作為維卡軟化點溫度，以℃表示。
2.熱變形溫度
把一個具有一定尺寸要求的長條形矩形試樣，二端用支座擱置，并在二支座中點處，施以規定的負荷，形成三點式簡支梁式靜彎曲。隨著溫度的上升，試樣的變形逐漸加大。標準規定，將試樣中點的變形量達到某一規定值時試樣所處的溫度，作為熱變形溫度，以℃表示。

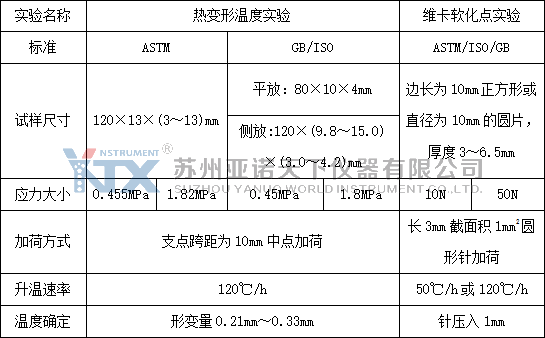

3.實驗參數：
4.實驗圖片：

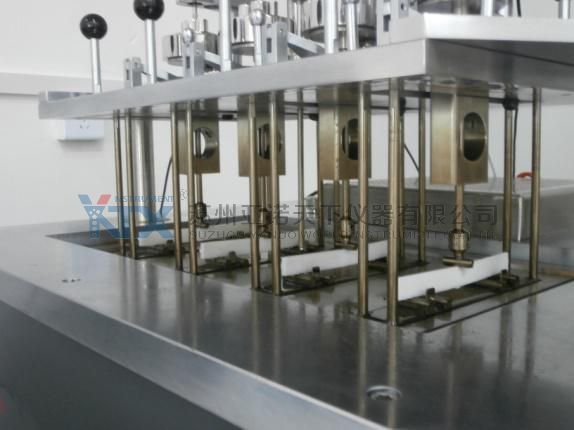

圖1. 熱變形溫度(側放)實驗示意圖
圖2. 維卡軟化點實驗示意圖
4. 參考標準
GB/T1634.1-2004/ISO 75-1:2003 塑料負荷變形溫度的測定 第1部分：通用試驗方法
GB/T1633-2000/ISO 306:1994 熱塑性塑料維卡軟化溫度（VST）的測定
ASTM D1525-09
Standard Test Method for Vicat Softening Temperature of Plastics
ASTM D648-07 Standard Test Method for Deflection Temperature of Plastics Under Flexural load in the Edgewise Position
- 下一篇：熔體流動速率方法介紹
- 上一篇：藥檢?醫療?日用品檢測的理想解決方案
本文位置：試驗解決方案同類閱讀
48小時熱度排行
- 創傷骨科應用 2023-12-14
- 安全鞋外底剛性試驗機 2023-04-23
- DIN55662涂層和清漆耐高壓水沖擊試驗 2023-04-01
- Ford FLTMBO160-04涂料油漆耐高壓水噴 2023-04-01
- Ford VCS 1029,54719高壓蒸汽噴射試驗 2023-04-01
- PV3987高光耐磨測試方法 2023-03-17
- 馬丁代爾織物耐磨性測試：ISO 12947最 2023-02-27
- 手機可靠性測試包括哪些檢測項目和標 2023-02-27
參與評論
