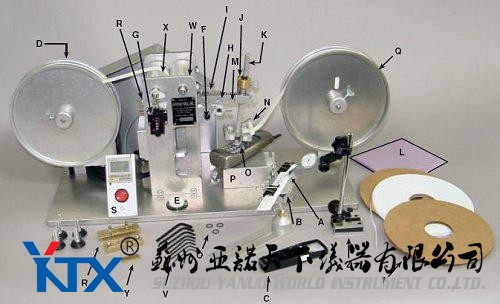

RCA紙帶磨耗機部件圖

    紙帶磨耗機部件說明：

　　A. 通用樣品固定器

　　B. 通用夾式樣品固定器

　　C. 帶燈放大鏡

　　D. 卷繞卷輪裝置

　　E. 水平儀，用于調整機器的水平

　　F. 滑動栓，用來確認“H”是否與儀器底座平行，及設定“Z”(表面儀，指示與儀器平行)當“O”形環與測試紙放于測試區域時，必須確認是否符合平行，操作時須將滑動栓自搖動臂“H”底下移出。

　　G. 轉數計數器

　　H. 搖動臂

　　I. 凸輪傳動軸螺絲

　　J. 垂直軸微調螺絲

　　K. 垂直軸，位置可調試

　　L. 防塵套

　　M. 搖動臂上夾具螺絲(用來變更垂直軸角度)

　　垂直軸角度出廠前已固定，請勿任意松開調整，請參閱注意事項。

　　N. 尼龍導紙輪框架，用來導引紙張及膠帶而不需任何調整。

　　O. O形環，磨平或使用六個月后必須更換。

　　P. 樣品臺，固定平板樣品

　　Q. 鋁制供給卷輪，帶寬11/16”磨耗紙帶(Federal Spec. # UUT00126E)

　　R. 兩個減重砝碼，裝于搖動臂之左方后部，使樣品承受之荷重為55或175克。

　　S. 電子計數器

　　T. 1/4”寬磨耗紙帶，用于測試凹面和細長型字母

　　U. 待定

　　V. 六角板手組

　　W 壓力滾輪

　　X 驅動滾輪

　　Y 1/8 厚薄片 (放在一配件盒內)

　　Z 表面計，以指示樣品與儀器基座面平行

　 RCA紙帶機計數器快速啟動指南

　　注意：建議使用機械計數器直至對電子計數控制很熟悉。

　　在樣品測試完后讀取計數器：

　　按”模式”鍵，然后重復的按6直到出現“du”。此為設置正數式計數。如要設置倒數式計數則再按此鍵直到出現”d”

　　注意：可重復按”模式”鍵切換”d”或”du” (正數或倒數計數)這兩個模式。

　　1. 使紅色開/關健處于“關”位置。

　　2. 插上測試?yán)K

　　3. 按“模式”鍵以確認”d”或”du”

　　4. 隨即按”顯示”按鈕一次

　　5. 按數字鍵直至“顯示屏”出現想要的圈數。

　　6. 按紅色開/關鍵到“開”位置開始測試。

　　7. 在達所設定的數字前隨時按紅色按鈕可停機查看測試結果。當重新開始測試時以前累計的數字不會丟失。

　　8. 重新啟動機器后，機器運轉到設好的數字時會停止。

　　9. 再按"reset"按鈕可開始下一個和先前設置一樣的測試或者繼續測試到一個比先前更高的設定數字。

　　注意：在使用"reset"鍵和”紅色” 開關鍵時，手動計數器也可用于計數

　　建議：可設置高于要求的數字，通過使用紅色on/off開關鍵控制馬達。

　　7-IBB/7-IBB-CC紙帶磨耗機安裝和操作

　　漆層表面性能即時磨耗測試

　　請確保磨耗介質上不含殘留物質以保證測試的準確性

　　重要注意事項：

　　導紙輪框架(N)中之4個尼龍軸承不能夾住紙張邊緣。

　　同樣地，供給卷輪'Q'亦不能防礙紙帶或膠帶之轉動

　　在每天使用之前先取下O形環組合，清理O形環中心輪、軸承及其他所有接觸的表面。

　　參考表面計頁。

　　磨耗帶寬度作調整時，只需要取出或放進位于前后卷輪'Q' 、'D '上的墊圈' T' 使磨耗帶固定在機子上。#977機或更高機子則不須如此操作。

　　兩個重量砝碼'R' (55g和175g)用來測試熱印式亮光薄膜，或者其它軟性漆體測試。

　　當使用1/4"帶寬時，如果你發現磨耗紙帶磨面一邊偏出卷軸，那么將帶子扭到磨面朝下，不要磨帶子的光面一邊。

　　注意：用帶子的啞面磨3倍于光面磨的效果。但也有不同的看法。

　　機器底座通過觀察水平儀并調整墊腳螺絲來調平。

　　測試樣品的安裝

　　1. 滑動栓(F)移動至搖動臂下方，當凸輪接近ZUI低位置時停止馬達，搖動臂支撐于滑動栓上。

　　注意：凸輪與凸輪隨動軸之間需要有空隙，搖動臂與滑輪栓之間不能有紙張。

　　2. 以單面或雙面膠帶將平行板樣品固定與樣品臺上(P)上，亦可用所附之夾子將樣品固定與砧臺(P)上。以滾筒板式樣品固定器(A)固定非平行表面之樣品。以老虎鉗式樣品固定器(B)固定與圓形樣品(須先將滾筒板式樣品固定器上之平板取下)。以上方式固定樣品時需利用表面計(Z)，以調整待測試之表面與一起成平行狀態。

　　3. 降下垂直軸(K)(請先松開兩個固定螺絲)，使得磨耗測試材料緊密的位于O 形環樣品之間，再以手旋緊兩個固定螺絲，與向上移動垂直軸(K)時，可以輕輕按住彈簧再移動，不要壓按O形環或抬高搖動臂。

　　4. 將滑動栓(F)自搖動臂(H)底下移出。

　　5. 握住并抬高搖動臂(H)，以防止紙張接觸樣品，微動馬達直至凸輪可支撐搖動臂(H)，而紙張不在樣品上。

　　6. 計數器(G)歸零 。

　　進行測試

　　啟動馬達，當搖動臂位于抬高之位置時，查看測試區域是否有磨耗至底材(對照顏色是否不同)，此方法適用于標準式回轉測試。如果是連續式磨耗測試定，則暫停馬達查看結果
