為了解決皮革柔軟度的量化表征和科學測定，人們開展了大量的研究工作。中國科學院成都有機化學研究所公開了一種測試豬革柔軟度的方法，測試時從皮革樣品上剪下2×2cm2正方形的樣品，用厚度計測量該樣品在由小至大一系列載荷下的厚度值，然后按照加載的逆加過程逐步減小負載，測量該樣品在卸載時厚度的變化，厚度測試以后，繪制負載-厚度、負載-壓縮率曲線進行擬合，以方程式R＝b3L3-b2L2+b1+b0中的系數b3值來定量化表征柔軟度。

英國皮革協會研制出了一種非破壞性的皮革柔軟度測試方法，該方法采一定穩定測試速度和厚度儀相組合的新型儀器  測試皮革在繃緊狀態下對其表面施加一定垂直載荷的下陷變形距離，并以所施加載荷的立方根為橫軸、以皮革的下陷變形距離為縱軸繪制載荷與變形的關系圖，利用曲線的較大斜率(陡峭的線)來表示皮革的柔軟度。上述方法從不同角度對皮革柔軟度的定量測定和表征進行了有益的探討，但由于對皮革具有破壞性或導致皮革測試部位變形過大，以及復雜的數據處理，難于在生產實踐中推廣應用。

英國BLC皮革技術中心研發、英國MSA公司制造了一種稱之為ST-300皮革柔軟度測試儀（MSA Leather Softness tester）的儀器，專業為皮革業  紡織業中 涂層織物及其它 材料的柔軟度測試而設計，將待測材料夾在已知孔徑的測試夾具上，然后通過一探針將一定負荷施加在織物上，由刻度指針上 (或數顯式 )讀取樣品柔軟值。

現皮革業，使用此機臺專業測量皮革、獸皮之軟度，以了解同批皮革的軟硬度是否均勻，或單件皮革各部位之軟度差異性。

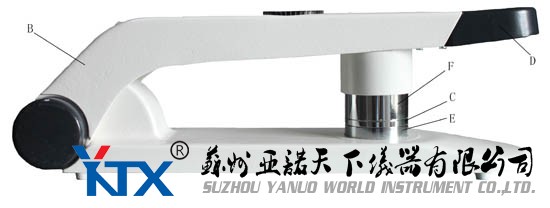

側視圖

        B：上臂     　C：上夾具組合    D：壓柄    F：荷重觸針 　E：測量儀底座

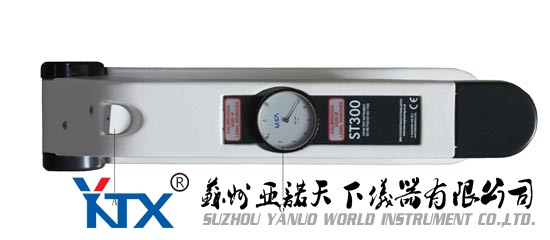

頂視圖

        A：松脫鈕       G：指針

圖一

若需換裝20mm/25mm縮環，可直接拔出原有安裝在底座E上縮環，放入所需要縮環。

── 35mm 縮環適于偵測「鞋用皮革」，2.0mm以上厚皮面材料。

── 25mm 縮環適于偵測「沙發用皮革」及運動鞋，1.2mm~2.0mm皮面材料。

── 20mm 縮環適于偵測「手套或皮衣用皮革」，在1.2mm及非常軟的皮面材料。

建議：以25mm縮環為標準，若測出值低于1.0，則改用35mm縮環（即不放任何縮環，若讀值高于3.0，建議改用20mm縮環。）

注：1. 35mm縮環固定在測試座E上（不放20mm/25mm縮環）。

2. 使用不同大小縮環，所測出讀值不同，需由雙方共同協定，使用同一大小縮環，以使量測值一致。

ST-300皮革柔軟度測試儀（MSALeather Softness tester） 采用開口式樣品放置機構，無損皮革的表面，并且在測試前不需要從測試的皮革上面切下樣品 (非破壞性檢測)，這是本儀器的獨特亮點。這使得當皮革柔軟度需要被優先考慮時，有一個完善可靠的質量體系在供貨商和客戶之間得以建立。

皮革檢驗條件

在根據皮革同業協會SLTC(SOCIETY OF LEATHERTRADES' CHEMISTS)之SLP#3和國際皮革協會聯盟（INTERNATIonAL unio OF LEATHER CHEMISTS' SOCIETY）之IUP#3方法，在不斷測試的情況下，48小時，保持溫度在20±2℃，相對濕度65±2％，將試片妥善架起，以使空氣能自然接觸皮革表面，可用風扇在適當角度下不斷吹送空氣。

試驗證明在20℃恒溫情況下，柔軟度將隨濕度增加而增高。（參考圖一）

圖一 柔軟度隨濕度增加而增加

取樣位置，如圖二。

小張皮（SKIN如豬、羊皮），大張皮（HIDE如牛皮等），根據皮革同業協會（SDCIETY OF LEATHER TRADES' CHEMISTS之SLP #2）及國際皮革協會聯盟（INTERNATIonAL unio OF LEATHER CHEMISTS' SOCIETY）之IUP#2方法皮革取樣位置參考圖二

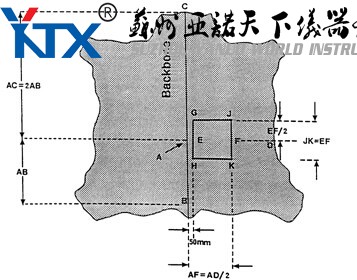

皮革物性測試取樣位置

圖三

        B：尾部

        A：背脊骨線2/3點。即AC＝2AB

        AD 垂直于BC

        F為AD線中點。即AF＝AD/2

        AE距離為50mm

        E、F各為GH線及JK線中點

        同時GH、JK兩線平行于BC背脊骨線且和EF距離相等

        即物性測試取樣位置為一正方型HKJG。

制革業應用

   1．柔軟度測量儀ST-300在制革業干摔制程中查驗檢測柔軟度

            干摔時間（分鐘）

            偵測皮革在干摔制程中張力柔軟度及松度達成效果。

            左軸為軟度測量儀讀數（軟度增加--->）

            右軸為松度增加STATRAPIPINESS TEST

上圖顯示在ZUI小松度下ZUI適當軟度可在制程30分鐘內達成，否則既浪費能源，又造成反效果。

ST-300皮革柔軟度計在制革業打軟制程中查驗檢測柔軟度

           皮革經過打軟機器之次數

           偵測皮革在打軟制程中張力柔軟度之效果。

左軸為軟度測量儀讀數（軟度增加--->）

上圖顯示ZUI佳軟度可在第二次通過鏟軟機器時達成。若通過次數再增加并不能再使皮革柔軟，反而造成松度增加的不良后果。

應用在皮革品質管制

一般品質統計上抽取出樣品數愈多愈能預估一批皮革品質優劣，但相對其時間成本花費也太大；即若一批皮革柔軟度分布范圍愈大愈需抽取更多張皮為樣本，若其柔軟度分布范圍愈小可減少抽樣樣本數，以獲取對這批皮革精確軟度預估值及節省量測時間成本。

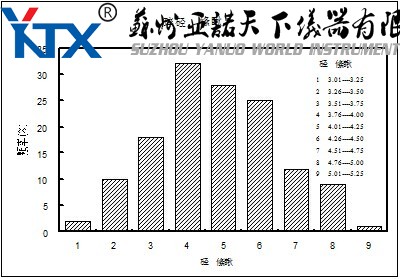

范例：下圖由一批皮革抽取數張皮以ST-300所量測值作一柔軟度統計分布圖，由樣品中可知其平均值為4.06，標準誤差為0.4（標準誤差愈大代表皮革柔軟度值分布范圍愈廣）。

故由此統計圖可以判定這批皮革柔軟度品質優劣，而人為手感無法以數值表現出。

平均值      4.06

標準誤差     0.40

一批皮革內抽樣樣品測出柔軟度分布圖

精確度

ST300柔軟度測量儀測量皮革柔軟度讀值與皮廠具豐富經驗老手以手感所評估柔軟度比較

            老式以括式評估值    軟度增加-->

皮廠老式以過去豐富經驗以手感對皮革柔軟度評估值與ST-300軟度儀對牛皮測量之相關分析比較表。左軸為軟度測量儀讀數（軟度增加--->）

    由圖可知：ST-300量測值和皮廠具有豐富經驗老手評估值兩者具有直線相關，即任何新手均可容易操作ST-300作皮革柔軟度檢查，更具有精確數據可作評估不受個人情緒等人為影響。

ST-300皮革柔軟度測試儀（MSA Leather Softness tester）產品配置選擇：

1.指針式柔軟度測試儀（刻度精度為0.1mm）

2.數字數顯式柔軟度測試儀（可選配計算機控制軟件將測試資料傳輸到計算機）（數顯精度0.01mm/0.0005”）

數顯式ST300D皮革柔軟度計有一個USB接口連接電腦處理和存儲數據，既可被精確地校準也能重新設置為原來的出廠設置。為此，MSA公司提供了一款獨特的軟件，讓用戶能直接將ST300D連接到電腦上，并將儀器讀數如電子表格、數據庫、word、記事本等數據導入應用程序中。輸入的數據可以被進一步處理和分析，如有要求，用戶需在自己儀器上設置相應條件。（如：圖表能實時準確更新，可以使用MS Excel進行計算）。MSA 的數據軟件STG300在Windows系統上方便設置。ST300D和計算機是實時連接形成完美的數據輸入。這個軟件有一個簡單的用戶圖形界面（GUI），方便配置和操作的后臺應用。它會自動接收來自儀器的數據并轉發到所選擇的應用程序中。

此外，ZUI新的ST-300設計并安裝了無線裝置，它可以更自由的移動了，可以在各個角落為你提供測試數據，帶有USB接口，可連接多達120個表，ZUI遠可支持200m無線傳輸。PC發送地址編號到每個相對應表的無線模塊。測量值傳輸只需在表模塊或表本身的數據鍵按啟動即可。電腦和無線模塊間的特殊數據編碼保障了數據的一概安全

測試方法

1. 按IUP/2規定的皮革樣品平躺放置在縮環上面，孔徑上的面積皮革沒有割破和明顯疤痕，而且有足夠大的面積可被很好夾緊。

2. 升上頂針，合上儀器夾緊皮革。

3. 松開頂針，儀表讀數穩定時記下數值。打開儀器，取走皮革。

4. 重復步驟5-7測試IUP/2規定的其他位置的測試點。

5.  重復5-8步驟，或如有需要則測試其他部位皮革

ST-300皮革柔軟度測試儀（MSA Leather Softness tester）測試執行標準： IUP/36 - ENISO 17235:2002

ST-300皮革柔軟度測試儀（MSA Leather Softness tester）標準附件：

歸零片、標準皮、壓環2個
