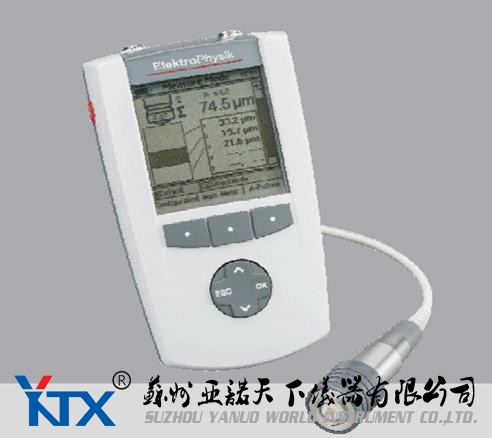

超聲波涂層測厚儀 QuintSonic 7

涂層測厚儀

·適用于塑料，金屬，木頭，陶瓷，玻璃基體上油漆，瓷釉和塑料覆層

·從10 µm涂層厚度擴展測量范圍可達 7mm

·一次可以測量5層覆層厚度

·也適用 GRP 和 CRP

可以顯示A型掃描圖像

QuintSonic 7 Precision through Innovative Technology

超聲波測厚儀可以測量塑料，金屬，木頭，玻璃和陶瓷上的油漆，塑料覆層的厚度。一次可以無損地測出5層覆層的厚度。

采用創新技術的QuintSonic 7是**個可以準確測量GRP(熱固性塑料或玻璃鋼）和CRP（低溫鋼）工件厚度的測厚儀。

此項創新技術是通過A型掃描圖像功能。不用將儀器連接到電腦就可以直接顯示圖表信息。從而ZUI大程度的實現了在任何情況下測量的可靠性，使QuintSonic 7成為ZUI理想的現場、實驗室或者車間測量的工具。QuintSonic 7在汽車制造業、手工業等需要高精度測量的所有行業中有廣泛應用。

QuintSonic 7另一功能：可透過涂層測量薄的基材厚度。

工作原理是基于超聲波反射, Quint Sonic 7智能探頭發出的超聲波脈沖進入覆層后，脈沖傳輸到覆層結合面或與底材臨界面時, 一部分脈沖被反射回來. 這些反射的超聲波脈沖被傳感器接收，通過聲波在介質中傳輸的速度計算出覆層的厚度。QuintSonic 7的突出功能: 儀器所采用的ZUI先進的傳感技術和創新的軟件實現了在應用時高精度測量，在此之前是無法實現的。

QSoft 軟件可以顯示測量時A型掃描圖像，這樣可得到更加準確的數據。參數設置用于定義測量范圍，抗干擾，回波診斷和預估截止帶范圍。通過設置的截止帶可以將雜波排除掉，例如由基材GRP 或CRP 纖維造成的雜波。

3層覆層脈沖圖像

超聲波涂層測厚另外一個難點是測量具有相似特征的涂層厚度。這些涂層的阻抗值之差不足以區分反饋的超聲波脈沖。QuintSonic 7通過技術革新解決了這個問題，較弱的脈沖信號可以很明顯的區分開。因此，可以可靠，準確地完成復雜的測量任務。

儀器新增一個功能是可以將標準樣件的聲速內置于儀器中。一旦某種介質的聲速確定，聲速可以存儲在數據庫供調取使用。這樣可以減少測量時的設置時間。

技術參數

測量范圍	300 µm, 700 µm, 1,5 mm, 3,1 mm, 5,9 mm(2375 m/s 聲速在所有層)
ZUI小層厚:	大約10 µm (根據聲波在覆層的速度)
測量面積 Ø:	11 mm
分辨率:	0,1 µm
精度:	± (1 µm + 1%讀數)
數據記憶組	500 (ZUI多）
存儲數據量	250,000
統計值 (每個批組):	讀值個數, ZUI小值, ZUI大值, 平均值, 標準方差，,變異系數, 組統計值 (標準設置 / 自由配置), 過程能力指數Cp 和 Cpk, 直方圖, 趨勢圖
極限值監控:	聲音，視覺報警提示超過極限值
測量單位:	µm, mm, mils, inch
操作溫度	+5...+50°C
存放溫度	-10...+50°C
數據接口:	IrDA^®1.0紅外接口，可選 USB 和 RS232 適配器
電源	4 x AA (LR06) 電池, 或可選外接電源 (90 - 240 V~ / 48 - 62 Hz)
規范和標準:	DIN EN ISO 2808:2007, ASTM D6132 – 08,SSPC-PA 9
顯示:	160 x 160 像素 LCD, 背光
尺寸:	153 mm x 89 mm x 32 mm (主機); Ø 24 mm x 100 mm (探頭)
重量:	310 g (包含電池), 80 g (探頭)
