小型VOC采集氣候試驗箱
環境艙測試汙染物釋放的過程可以概述為：將材料和產品或其樣本置於測試艙中，根據需要調節艙中的溫度、相對濕度和空氣置換率等環境條件；在環境艙的排氣口或內部取樣；采用適當的方法分析氣體樣本，識別主要的汙染物及其濃度隨時間的變化；然後根據測量的濃度確定材料和產品的釋放率和釋放特性。
2、 換熱器工藝先進：換熱效率高，溫度梯度小。
3、 冷熱對抗調溫水箱：溫度控制穩定。
4、 進口濕度溫濕度傳感器：傳感器精度較高、性能穩定。
5、 優質制冷機：進口冷凍機，運行穩定、使用壽命長。
6、 保護裝置：氣候箱、露點水箱均有高低溫報警保護措施與高低水位報警
7、 保護措施；壓縮機亦有過熱、過流、超壓保護措施，整機運行安全可靠。
8、 不銹鋼內箱體：恒溫箱體內腔采用鏡面不銹鋼，表面光滑不結露，不吸附甲醛，保證檢
測精度；
9、恒溫箱體采用硬制發泡材料箱門采用矽橡膠密封條，有良好保溫性能和密封性能。箱內
裝有強制空氣循環裝置（形成循環空氣流），以確保箱內溫濕度均衡壹致。
10、 設備采用國際上較為先進的夾套式結構，緊湊、清潔、高效、節能
1、內箱材質:304鏡面不銹鋼板無縫焊接，焊接處及周圍拋光、無變形，內壁平整光滑，色
澤均勻，無露底、起層、鼓泡、劃痕，所有的邊、角均成弧度，方便用水洗清潔。
2、外箱材質：A3彩鋼板靜電噴塗，塗鍍層平整光滑，色澤均勻，無露底、起層、鼓泡、斑
痕、較深劃痕等缺陷，艙體及門有效熱絕緣，采用聚氨酯和礦物棉雙層夾芯保溫，保溫層厚度不小於60mm，導熱系數不大於0.01W/（m•K），內壁板之間的搭接處采用無縫焊接。
3、空氣交換裝置：艙體內部安裝能夠連續控制換氣率裝置（幹空氣流量計，或其它電子空
氣流動計量裝置）?？諝膺M口與出口應在不同的內壁上，並處於不同的高度，保障補充到艙內的空氣流量滿足相應標準要求。
4、空氣循環（混合）裝置：艙內安裝風扇，用於加強艙內空氣混合；試件表面附近的空氣流速在0.1m/s至0.3m/s之間（可調）。
5、箱內背景濃度：TVOC的背景濃度低於20μg/m3，任何單壹目標揮發性有機化合物（VOC）
的背景濃度低於2μg/m3。
2、幹燥機：處理ZUI大風量：2m3/h；
3、專用清潔氣體過濾器：包括高效顆粒過濾器及活性炭吸附VOC過濾器，處理ZUI大風量：
2 m3/h，處理後， TVOC濃度<0.02mg/m3，任何壹種VOC<0.002mg/m3，直徑大於0.5um
的微粒濃度<100個/m3，甲醛含量＜0.006mg/m3

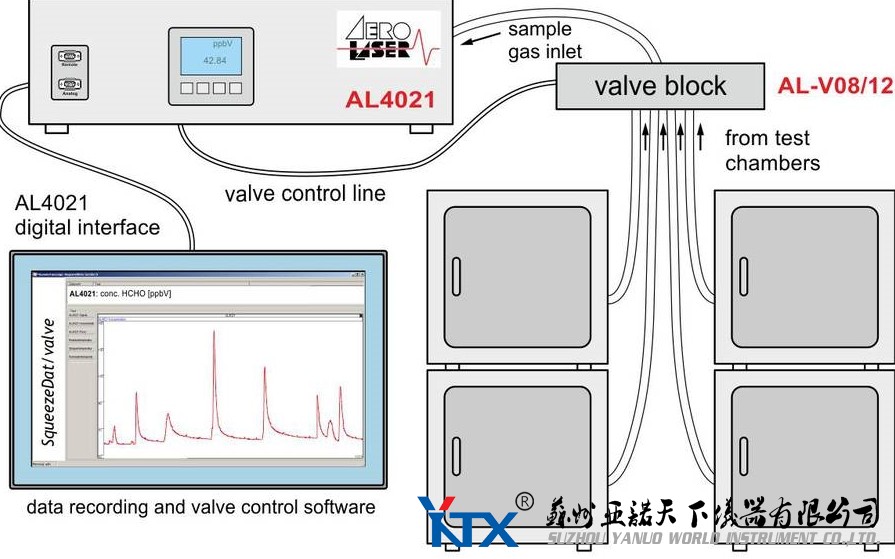

六、工作原理圖：
七、國家執行標準
|
行業 |
標準編號 |
|
美 國 測 試 和 材 料 協 會 標 準準 |
a測試VOCs釋放 |
|
1、ASTM D 5116-97《小尺度環境箱測定室內材料和產品中有機釋放的標準指南》 2、ASTM D 6330-98《規定測試條件下小型環境箱測定木制板材中VOCs(除甲醛)釋放的標準操作》 3、ASTM D 6670-01《全尺度環境箱測定室內材料和產品VOCs中釋放的標準操作》 4、ANSI/BIFMA M7.1-2011辦公家具系統、組件和座椅中VOC釋放率的標準試驗方法 |
|
|
b測試甲醛釋放 |
|
|
1、ASTM E 1333—96《大型環境箱測定木制品釋放氣體中甲醛濃度和釋放率的標準測試方法》 2、ASTM D 6007-02《小尺度環境箱測定木制品釋放氣體中甲醛濃度的標準測試方法》 |
|
|
歐洲標準 |
1、EN 13419-1《建築產品—VOCs釋放量的測定第1部分：釋放 測試環境箱方法》b、測試甲醛釋放EN 717-1《人造板甲醛釋放量測量環境箱法》 2、BS EN ISO 10580-2012《彈性織物和層壓地板覆蓋物.揮發性有機化合物(VOC)釋放的試驗方法》； |
|
日本標準 |
1 、JIS A1901-2009《建築材料中揮發性有機物和醛類散發測定---小型氣候箱法》； 2 、JIS A1912-2008《建築材料中揮發性有機物和醛類散發測定---大型氣候箱法》； |
|
中國標準 |
《人造板及飾面人造板理化性能測試方法》（GB/T17657-2013） 1、《室內裝飾裝修材料木家具中有害物質限量》（GB18584-2001）； 2、《室內裝飾裝修材料地毯、地毯襯墊及地毯膠粘劑有害物質釋放限量》（GB18587—2001）； 3、《環境標誌產品技術要求 人造板及其制品》（HJ 571-2010）； 4、《室內裝飾裝修材料 人造板及其制品中甲醛釋放限量》（GB 18580-2001）； 5、《室內空氣質量標準》（GB/T 18883-2002）； 6、《環境標誌產品技術要求 水性塗料》（HJ/T 201-2005）； 7、《環境標誌產品技術要求 膠粘劑》（HJ/T 220-2005） 8、《環境標誌產品技術要求 室內裝飾裝修用溶劑型木器塗料》（HJ/T 414-2007）； 9、 《室內空氣－第9部：建築產品與家飾逸散揮發性有機化合物之測定－試驗箱法》（ISO 16000-9-2011）； 10、《1M3氣候箱法測定板材甲醛釋放量》（ISO 12460-1.2007）
|
八、技術參數：
|
項目 Item |
技術指標 Technical index |
|
|
溫度Temperature
|
調節範圍 Adjustment scope |
10～40℃ |
|
調節精度Adjustment precision |
±0.5℃(波動 fluctuation),±1.5℃(偏差deviation) |
|
|
測量精度Measuring precision |
±0.1℃ |
|
|
相對濕度 Relative humidity
|
調節範圍 Adjustment scope |
20～80%R.H.（20-30℃） |
|
調節精度Adjustment precision |
±5%R.H.(偏差deviation) |
|
|
測量精度Measuring precision |
±1%R.H |
|
|
通風量Ventilation rate
|
調節範圍 Adjustment scope |
0.2m3～1.2m3/h(換氣率0.5-1次/小時 Air change rate: 0.5-1 times/hour) |
|
調節精度Adjustment precision |
通風量±3% |
|
|
測量精度Measuring precision |
±0.01m3/h |
|
|
環境箱工作室尺寸 Dimensions of the working room of environmental chamber |
1578×800×800mm=1m3（深×寬×高depth×width×height） |
|
|
環境試驗箱門的尺寸 Dimensions of the door of environmental test chamber |
1200×1050mm（高×寬 height×width） |
|
|
環境箱密封 Sealing of environmental chamber |
1KPa相對壓強下,泄漏率<氣流量的3% Under 1KPa relative pressure, the leak rate is less than 3% of airflow volume |
|
|
噪聲Noise |
<65dB（空氣壓縮機除外 except air compressor） |
|
|
風速 |
0.1-1.0M/S |
|
