答：它是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器，廣泛應用于模具、螺絲、金屬、配件、橡膠、PCB板、彈簧、五金、電子、塑料等領域。

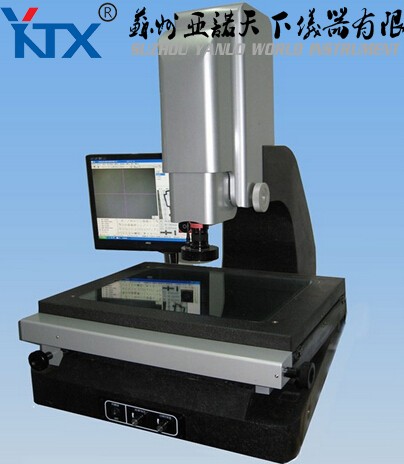

             圖一

　　那影像測量儀在使用中容易遇到哪些故障呢?怎么解決故障?怎么保養影像測量儀，從而減少儀器故障呢?請看以下亞諾天下公司技師為您解答：

　　影像測量儀常見故障都是由于日常操作中的不規范造成的，我們在使用前應該充分了解影像測量儀的常見故障并能做到及時處理。

　　一、影像測量儀常見故障：

　　影像測量儀常見故障分為升降傳動故障、工作臺故障、投影屏故障、投影成像故障、影像成像故障、電氣故障、電子故障以及精度故障等。

　　1、升降傳動故障

　　常見的有升降有異響、無法上升,下降、下降有墜落感,彈跳、傳動時空回間隙大、微調不傳動、投影屏框松動等;解決方法：一般調節絲桿固定螺絲,Z軸松緊螺絲即可保障升降平穩順暢。

　　4.升降傳動故障:

　　2、工作臺故障

　　( 0.)一般容易出現光桿空轉、光桿傳動有彈跳、磨擦傳動時不順、工作臺運動有響聲、工作臺運動有卡滯現象等。解決故障時，要要找出故障原因，再對癥下藥?？烧{整彈簧的螺絲松緊、更換軸承、新上油、加潤滑油、更換光桿、調節或更換光桿支架等方式來解決。

　　( 1.)工作臺運動時有異響或運動有卡滯現象:一般為導軌內有污漬或導軌內缺潤滑油所致，可清潔導軌后重新涂上潤滑油。

　　( 2.)工作臺光桿空轉或摩擦傳動時不順暢:一般為摩擦機械接觸的壓縮彈簧松緊度不合適，可根據情況適當鎖緊或松開壓縮彈簧的螺絲。

　　( 3.)工作臺只能向一方移動:檢查限位開關狀態是否良好，或限位開關線路狀態是否良好。

　　3、投影屏故障

　　旋轉不順暢、有聲響時，可清理端面上的雜質(如銹漬)，換新定位軸承等。旋轉時磨擦力大，可松開鎖緊螺絲，或換磨擦轉。旋轉時不均勻時，可換新度盤座、磨擦輪、磨擦輪軸等。投影屏旋轉不計數時，可扭緊角度磨擦機械，焊接好信號線，接好接插等。

　　4、投影成像故障

　　成像模糊、成像有暗區、影像有黑斑、成像對比光線暗等，可以對物鏡、投影屏、工作臺玻璃、聚光鏡、反光鏡等進行清洗。對燈絲進行調節或更換，如果燈泡電源電壓過低，則加裝總電源穩壓器。

　　5、影像成像故障

　?。ㄒ?、）顯示黑屏時可查看電源線是否接好，電源電壓等，插緊顯示器信號線，如有零件損壞則需要更換顯示器或者十字線產生器。當物鏡變倍時十字線與描準點偏移大時，重調鎖鏡筒的螺絲釘，或者換鏡筒。當出現被測工作的某一邊有暗影時，可調節攝像機或者玻璃四個角上的螺絲，擺正工件。

　　（二、）影像區域沒有影像:可檢查視頻輸入線是否插好，或重新設置軟件系統中的視頻輸入信號。

　　6、電氣故障

　　常見故障有燈泡不亮、軸流風機不轉動、易燒燈泡、易燒保險絲、變壓器過熱，損壞等。

　　7、電子故障

　　如電箱按鍵失靈，可系統總清、換新面膜;如軸不計數，可換滑座或OP板或整個尺、重新接一下信號線、換主機板等。如數碼管缺筆劃，則需更換或維修。

　　8、精度故障

　　包括X、Y軸精度不準、兩坐標測量精度差、角度示值誤差大、不同平面測量誤差大等。應對此類故障，要注意校正和調整。

　　如果想讓影像測量儀少發生故障，就要注重平時對儀器進行保養。儀器存放環境相當重要，應放在清潔干燥的房間里，避免光學零件表面發霉、金屬零件生銹、塵埃雜物剝落等。

　　9.按鍵失靈、系統無反應:可將系統總清，重新啟動。

　　10.成像問題(如成像模糊、有暗區、黑斑):可根據不同情況清潔物鏡、工作臺玻璃、聚光鏡、反光鏡、投影屏。出現此類情況，一般為這些部件不干凈或有

　　異物。

　　11.影像測量儀數據區計數異常:一般原因是信號線接觸不好，或系統設置不正確?？芍匦虏搴眯盘柧€，或按說明書的方法正確設置各數軸的線性補償值。

　　以上是在使用影像測量儀過程中遇到的常見問題的處理方法，如遇到需調整儀器結構，或拆卸儀器、更換重要部件的情況，應盡量請生產廠家處理，或在廠家指導下進行，調整后要對儀器進行檢定或校準，確保儀器正常使用

　　二、影像測量儀的工作環境：

　　1、避振

　　如果影像測量儀受到額外的周圍振動，測量精度將會降低。當頻率小于10Hz時，周圍振動的振幅不應該超過2μm(峰-峰差值);當頻率在10Hz到50Hz之間時，則加速度不應超過0.4Gal。如果振動超過這些限制，應該采用防振措施(例如安裝振動阻尼器)。

　　2、無塵

　　影像測量儀構成組件必須保證無灰塵。雖然防塵罩對影像測量儀有一定的防護作用，但測量儀仍應定期清潔。

　　3、電源

　　使用90～264VAC，47-63Hz，10Amp下的穩定電源，以確保儀器正常運行。

　　4、溫度

　　環境溫度盡量保持在20℃±1℃。請不要在偏高或偏低溫度下調整機器精度。否則，無法確保本測量儀在20℃時的精度。

　　5、濕度

　　濕度對測量精度沒有直接的不利影響。然而，高濕度會使機械表面生銹，阻礙平滑的軸向移動。因此建議環境濕度保持在30%至80%之間。

　　6、光照

　　影像測量儀不能放置在強光、或太陽直射的光照環境下，否則將會極大影響測量儀的測量精度。

　　三、影像測量儀部件的保養

　　1、測量平臺

　　在裝卸工件時請特別小心玻璃平臺，有時測量平臺會附著水氣及油霧層，請使用清潔劑清除污垢。

　　2、機身外殼

　　總結： 不工作時，請以防塵罩覆蓋。一旦機身外殼遭污染時，請以軟布擦拭。因為機身外殼遭污染時，雖然并不會直接影響測量精度，但污染仍可能擴散至線性滑軌或平臺等對測量精度有影響的機身其它部份。
