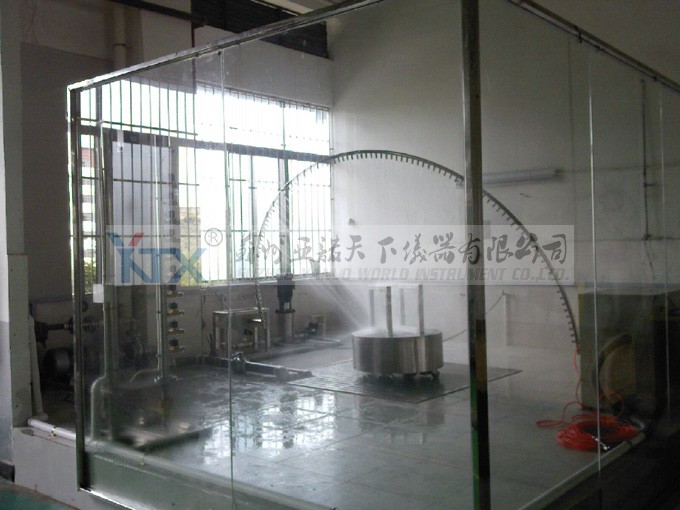

多功能淋雨試驗房

本淋雨試驗設備主要用于電子電工產品考核外殼和密封件在水試驗后或在試驗期間能否保證設備和組件良好的工作性能.本淋雨房制造工藝精美，外觀裝修豪華。分別由儲水池、玻璃圍墻、擺管淋雨裝置、噴水裝置、轉盤等組成。實現一機多控從IP3～IP6等級淋雨試驗，全在一臺控制系統上完成。符合標準:GB/T2423.38-2005<電工電子基本環境試驗規程>GB4208-2008、IEC60529：2001標準規定

IP3、4擺管淋雨試驗裝置

主要技術參數：

1、擺管半徑：ZUI大1500mm

2、擺幅：-90～+90°任意可調

3、噴孔尺寸：φ0.4mm、φ0.8mm

4、噴孔中心距：50mm

5、擺管壁厚：2mm

6、壓力：100～300KPA

7、運行時間控制：1S～99min（有實驗時間到報警提示）

8、擺管采用無縫不銹鋼管

9、水清潔處理：三級過慮網處理，可方便拆卸清洗過慮網

10、配水壓表、流量表

11、供水：水循環使用

IPX5、6沖水試驗裝置

主要技術參數：

1、噴水孔徑：IP5φ6.5mm、IP6φ12.5mm

2、噴孔中心距：180mm

3、噴管：1支，12個噴嘴分別為IP5和IP6（在一支管上實現，可單獨控制）

4、旋轉角度：-80～+80°

5、噴水控制：IP5、IP6可單獨控制

6、噴水管徑：1寸

7、噴水壓力：80～100kpa

8、噴水持續時間：可調

9、運行時間控制：1S～99min(可調，有實驗時間到報警提示，加蜂鳴器)

10、水循環系統，保證水源循環使用

11、受水面：產品頂、兩側、前、后

12、水清潔處理：三級過慮網處理，可方便拆卸清洗過慮網

13、配水壓表、流量表

14、供水：循環使用（有自動補水功能，無水報警，并停機）

轉盤

1、臺面尺寸：直徑800mm

2、臺面離地面距離：500～600mm可調高度

3、產品固定：設計專業固定安裝夾具

4、轉盤旋轉：360°旋轉

5、承重量：300KG

控制系統

采用自主研發編程控制系統，從IP3～IP6等級淋雨測試系統運行模式全程編好。運行時只需調出IP等級測試內容，設定條件即可全程運行。其控制界面為彩色觸摸屏，人機對話界面。四種淋雨模式只需在一臺控制系統上實現。實驗時間到實時報警功能。

結構材料配置

本設備為組合式淋雨試驗設備，儲水池、擺管淋雨試驗裝置、噴水試驗裝置、樣品轉盤組成。

1、試驗房總尺寸：長3000×寬3500×高2000㎜

2、儲水箱：深250×長1500㎜×寬1500㎜（經過慮器清潔，自動補水）

材料：SUS304不銹鋼板

3、噴淋系統：由水泵、噴管、噴嘴、壓力表、流量表（水表）、電磁閥等組成

4、蓄水箱蓋：蓋下時作為走動平臺

5、圍墻：玻璃圍墻

5、樣品轉盤：電機轉動同步帶輪結構

6、地面：專業地板磚

7、噴管：SUS304#不銹鋼管

8、噴嘴：SUS304#不銹鋼制造

9、電機：蘇州成邦電機

10、水循環系統：凌宵牌水泵、減壓閥、壓力表等均選用國際知名品牌產品

11、電氣材料：日本富士交流接觸器、日本歐姆龍中間繼電器
